混凝土地面用水泥基耐磨材料

混凝土施工要求，根據(jù)設(shè)計(jì)要求，澆注混凝土，標(biāo)高至正負(fù)零。混凝土標(biāo)號(hào)不小于 C25 ，厚度 5cm 以上。

第一次撒料：將規(guī)定用量 2/3 的耐磨材料均勻撒布在剛初凝的混凝土表面。

第一次提漿：街耐磨材料吸收一定水分后，利用機(jī)械進(jìn)行提漿作業(yè)，并用刮尺找平。

第二次撒料：待耐磨材料硬化情況至一定階段，再將規(guī)定量的 1/3 材料進(jìn)行第二次撒布作業(yè)，并用機(jī)械提漿。

機(jī)械鏝刀收光：根據(jù)地坪的硬化情況，利用機(jī)械鏝刀收光作業(yè)。

養(yǎng)護(hù)：地坪收光完畢，進(jìn)行薄膜養(yǎng)護(hù)或推薦專用養(yǎng)護(hù)劑養(yǎng)護(hù)。

應(yīng)用：根據(jù)天氣情況，在使用前推薦專業(yè)清潔打蠟，具有明顯裝飾效果。

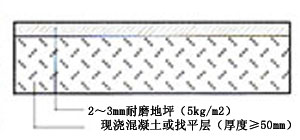

2 ～ 3mm 耐磨地坪（ 5kg /m 2 ）

現(xiàn)澆混凝土或找平層（厚度≥ 50mm ）

是一種含有精選石英砂（或金剛砂、合金、金屬）骨料、特種水泥和聚合物添加劑的耐磨地坪。該地坪與新澆結(jié)構(gòu)混凝土同時(shí)施工，將其均勻地撒布在初凝階段的混凝土地坪表面，經(jīng)專用磨平機(jī)加工，即可在基礎(chǔ)混凝土上形成一層極致密、高強(qiáng)度的耐磨面層。

該地坪適用于車間、倉(cāng)庫(kù)、超市、停車場(chǎng)、廣場(chǎng)、運(yùn)動(dòng)場(chǎng)等地面。與新澆混凝土同時(shí)施工，適合工廠車間、停車場(chǎng)、大型物流中心等交通繁忙場(chǎng)所對(duì)耐磨和防塵性有特殊要求的地面。

耐磨地坪： 施工費(fèi) 5 元 /m 2 ，耗用料 5kg /m 2

執(zhí)行標(biāo)準(zhǔn)：《混凝土地面用水泥基耐磨材料》

（ JC/T906 － 2002 ） (Concrete floor hardener)

用于混凝土地面用水泥基耐磨材料。此類材料可以是本色的或彩色的。

Ⅰ型：非金屬氧化物骨料混凝土地面用水泥基耐磨材料。

Ⅱ型：金屬氧化物骨料或金屬骨料混凝土地面用水泥基耐磨材料。

施工說(shuō)明

　　耐磨地面硬化劑材料由非金屬礦物骨料和特殊添加劑組成。耐磨地面硬化劑具有表面硬度高，密度大、耐磨、不生灰塵、不易剝離、經(jīng)濟(jì)、適用、范圍廣等優(yōu)點(diǎn)，摒棄了傳統(tǒng)的混凝土基層與面層分開(kāi)施工的做法，從而消除了因基層與面層結(jié)合不良而導(dǎo)致裂縫和空鼓的質(zhì)量通病，簡(jiǎn)化了工序，縮短了施工周期，節(jié)約人工費(fèi)用。耐磨地面硬化劑主要用在工廠、倉(cāng)庫(kù)、跑道、碼頭等要求耐磨性較高的工程中。

一、基礎(chǔ)混凝土要求

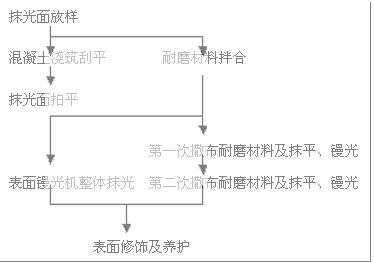

    1、工藝流程如圖所示

    建議：找平層施工之前做一層砂漿粘結(jié)層，以確保基層與面層結(jié)合不良而導(dǎo)致裂縫和空鼓的質(zhì)量通病。

    2、抹光面放樣

    依建筑物結(jié)構(gòu)基準(zhǔn)墨線（如墻面＋ 50㎝線），用水準(zhǔn)儀在地坪澆筑區(qū)域內(nèi)定出混凝土預(yù)定澆筑厚度，設(shè)置水平高程標(biāo)記，并認(rèn)真復(fù)核，控制最大凹凸偏差在3～5㎜以內(nèi)。

    3、混凝土澆筑

    （ 1）混凝土澆注前灑水使地基處于濕潤(rùn)狀態(tài)。為減少泌水，應(yīng)控制水灰比和坍落度，商品混凝土利用溜槽配合人工卸料，不宜采用泵送。

    （ 2）混凝土盡可能一次澆筑至標(biāo)高，局部未達(dá)到標(biāo)高處利用混凝土料補(bǔ)齊并振搗，嚴(yán)禁使用砂漿修補(bǔ)。使用平板振搗器振搗，并用特制的鋼滾筒多次反復(fù)滾壓，柱、邊角等部位用木抹拍漿。混凝土刮平后水泥漿浮出表面至少3㎜厚。

    （ 3）混凝土澆筑完畢，采用橡皮管或真空設(shè)備除泌水去，重復(fù)兩次以上后開(kāi)始耐磨材料施工。耐磨材料施工前，中期作業(yè)階段施工人員應(yīng)穿平底膠鞋進(jìn)入，后期作業(yè)階段應(yīng)穿防水紙質(zhì)鞋進(jìn)入。

二、撒布耐磨材料操作要點(diǎn)

    1、攪拌： 耐磨地面硬化劑已經(jīng)均勻預(yù)混。

    2、第一次撒布耐磨材料及抹平、鏝光

    （ 1）耐磨材料撒布的時(shí)機(jī)隨氣候、溫度、混凝土配合比等因素而變化。撒布過(guò)早會(huì)使耐磨材料沉入混凝土中而失去效果；撒布太晚混凝土已凝固，會(huì)失去粘結(jié)力，使耐磨材料無(wú)法與其結(jié)合而造成剝離。判別耐磨材料撒布時(shí)間的方法是腳踩其上，約下沉5㎜時(shí)，即可開(kāi)始第一次撒布施工。

    （ 2）、墻、柱、門和模板等邊線處水分消失較快，宜優(yōu)先撒布施工，以防因失水而降低效果。

    （ 3）第一次撒布量是全部用量的2/3，拌合物應(yīng)均勻落下，不能用力拋而致分離，撒布后即以木抹子抹平。耐磨材料吸收一定的水份后，再用鏝刀機(jī)碾磨分散并與基層混凝土漿結(jié)合在一起。

    3、第二次撒布耐磨材料及抹平、鏝光

    （ 1）第二次撒布時(shí)，先用靠尺或平直刮桿衡量水平度，并調(diào)整第一次撒布不平處，第二次撒布方向應(yīng)與第一次垂直。

    （ 2）第二次撒布量為全部用量的1/3，撒布后立即抹平，鏝光，并重復(fù)鏝光機(jī)作業(yè)至少兩次。鏝光機(jī)作業(yè)時(shí)應(yīng)縱橫向交錯(cuò)進(jìn)行，均勻有序，防止材料聚集。邊角處用木抹子處理。

    （ 3）面層材料硬化至指壓稍有下陷時(shí)，鏝光機(jī)的轉(zhuǎn)速及角度應(yīng)視硬化情況調(diào)整，鏝光機(jī)進(jìn)行時(shí)應(yīng)縱橫交錯(cuò)3次以上。

    （ 4）耐磨地坪的平整度要求為2m見(jiàn)方最大偏差3～5㎜，同標(biāo)高極高點(diǎn)與極低點(diǎn)的最大偏差不大于20㎜。盡量避免龜裂、脫皮或起砂現(xiàn)象。

三、表面修飾及養(yǎng)護(hù)

    1、鏝光機(jī)作業(yè)后面層仍存在抹紋較凌亂，為消除抹紋最后采用薄鋼抹子對(duì)面層進(jìn)行有序，同向的人工壓光，完成修飾工序。

    2、耐磨地坪施工5～6h后噴灑養(yǎng)護(hù)劑養(yǎng)護(hù)，用量為0.2升/㎡。或面覆塑料薄膜防止引起開(kāi)裂。

    3、耐磨地坪面層施工完成24h后即可拆模，但應(yīng)注意不得損傷地坪邊緣。

    4、完工3～5d后宜做切割縫，以防不規(guī)則龜裂，切割縫間宜為6～8m（一般根據(jù)車間柱距離確定）。切割應(yīng)統(tǒng)一彈線，以確保切割縫整齊順直，切割深度應(yīng)至少為地坪厚度的1/5（建議切割由土建完成），填縫材料采用預(yù)先成型或切割的彈性樹(shù)脂等材料，建議使用密封膠。

[應(yīng)用實(shí)例1]

金剛砂整體耐磨地坪施工技術(shù)

    1、材料

    金剛砂為金屬氧化物骨料或金屬骨料硬化劑。骨料物相組成主要為 Al 2 O 3 、 Fe 2 O 3 、 TiO 2 等金屬氧化物或金屬材料骨料。金屬氧化物骨料可以是天然或人工燒結(jié)產(chǎn)品。

    金剛砂采用干撒式方法直接施工于初凝階段的混凝土表面，以獲得比非金屬骨料更優(yōu)越的耐磨和抗沖 擊性能。金剛砂與混凝土基面整體結(jié)合，不會(huì)脫落。

    混凝土地面用水泥基耐磨材料（金剛砂加一定比例的硬化劑拌和而成 )的要求見(jiàn)下表中的Ⅱ型技術(shù)要求。混凝土采用預(yù)拌混凝土（強(qiáng)度等級(jí)C25以上)，水泥用量≥300kg/m 3 ，粉煤灰摻量≤8％，耐磨材料用量4～8kg/m 2 （推薦使用5kg/m 2 )。

耐磨材料的技術(shù)指標(biāo)

    2、施工機(jī)具

    除常規(guī)混凝土地坪使用的振搗設(shè)備外，需另備以下機(jī)具。

    （ 1)除水工具：真空吸水泵或一般塑料管。

    （ 2)整體抹光機(jī)：抹光機(jī)加圓盤時(shí)主要是起木（鋼)抹作用，用以去除混凝土表面浮漿及整平；卸下圓盤裝上三葉鋼片，可進(jìn)行地坪壓光（鋼片角度可調(diào)整)。

    3、施工工藝流程

    混凝土澆筑并整平→抹光機(jī)振實(shí)、刮平→第一次鋪撒金剛砂復(fù)合材料→抹光機(jī)揉壓、抹平→第二次撒金剛砂復(fù)合材料→抹光機(jī)揉壓、抹平→邊角壓光→整體抹平壓光→養(yǎng)護(hù)。

    4、基層混凝土施工注意事項(xiàng)

    （ 1)應(yīng)確保混凝土的水泥用量及強(qiáng)度，控制粉煤灰摻量。混凝土用機(jī)械振搗，采用中砂，嚴(yán)禁用海砂及超細(xì)砂，含泥量不大于3％。

    （ 2)嚴(yán)格控制混凝土水灰比，杜絕為方便施工而摻水過(guò)多，水灰比宜為0.5 ± 0.05。

    （ 3)混凝土每天的澆筑面積應(yīng)控制在800m 2 以下，支邊模時(shí)用鋼模（刷脫模劑)分倉(cāng)。分倉(cāng)不直時(shí)，應(yīng)在下次施工前用切縫機(jī)彈線修正后再澆筑混凝土，縫應(yīng)與地坪成型后的分倉(cāng)縫位置相一致。

    （ 4)注意混凝土施工塊的邊角部位應(yīng)反復(fù)振搗，保證密實(shí)，再用木抹子人工拍漿。

    （ 5)混凝土厚度應(yīng)不小于80mm，灰餅打點(diǎn)標(biāo)高必須精確，嚴(yán)格控制邊模板的整體標(biāo)高。

    （ 6)冬期施工時(shí)環(huán)境溫度應(yīng)高于5℃，溫度較低時(shí)混凝土內(nèi)應(yīng)適當(dāng)摻加早強(qiáng)劑。

    5、耐磨層施工

    （ 1)基層混凝土初凝時(shí)（約3～4h)，即可進(jìn)行耐磨地坪施工，先在抹光機(jī)上安裝圓盤，整體打磨混凝土并從周邊逐漸向內(nèi)收抹，起到平整和提漿作用，平整度偏差控制在2m范圍內(nèi)不超過(guò)3mm。

    （ 2)第一次鋪撒金剛砂硬化劑的時(shí)間須嚴(yán)格控制，鋪撒過(guò)早會(huì)使金剛砂沉人混凝土，影響表面強(qiáng)度；鋪撒太遲，混凝土已經(jīng)凝固，不能與混凝土粘結(jié)而起不到應(yīng)有的效果，一般在腳踩下陷不超過(guò)5mm時(shí)開(kāi)始鋪撒第一次。墻柱及靠近門、模板邊等部位的混凝土失水較快，應(yīng)先鋪撒。

    （ 3)第一次將2/3金剛砂硬化劑材料均勻撒布在混凝土表面（不均勻處用刮板刮勻)；待材料吸收混凝土中的水分、表面出現(xiàn)返潮顏色變灰暗后，即開(kāi)始第一次抹平。采用裝圓盤的抹光機(jī)碾磨分散，使其與基層混凝土漿結(jié)合在一起，注意不要搓抹過(guò)度。

    （ 4)隨即將余下的1/3料均勻撒布在混凝土表面，撒鋪方向與第一次垂直，進(jìn)行第二次抹平工作，最后用裝刀片的抹光機(jī)完成抹光工作。注意隨混凝土凝固時(shí)間調(diào)整刀片傾斜角度（轉(zhuǎn)速及角度視硬化情況調(diào)整)，抹光機(jī)作業(yè)時(shí)應(yīng)縱橫交錯(cuò)（3次以上)進(jìn)行。邊角部位可采用人工鋼抹子抹光。

    （ 5)耐磨地坪混凝土終凝后即開(kāi)始養(yǎng)護(hù)，在太陽(yáng)直射處可用專用養(yǎng)護(hù)劑，在地下室等陽(yáng)光照射不到處可澆水養(yǎng)護(hù)，養(yǎng)護(hù)時(shí)間7d以上。

    （ 6)抹光機(jī)抹光后，面層若有抹紋可用鋼抹子進(jìn)行有序同向的人工壓光。

    （ 7)耐磨地坪完成24h內(nèi)即可拆邊模，拆模后邊緣不齊處可用切割機(jī)切齊。

    6、切縫

    硬化劑地面施工完成 7d后，按結(jié)構(gòu)設(shè)計(jì)要求鋸切收縮縫（類似于混凝土路面切縫)，縫深20mm左右。對(duì)混凝土框架結(jié)構(gòu)，可按柱網(wǎng)尺寸切縫，亦可按業(yè)主意圖切縫，填縫材料可采用瀝青、硅膠等。

    7、修補(bǔ)作法： 若硬化劑地面損壞，可采用兩種方式修補(bǔ)。

    （ 1)局部破損可用丁苯乳膠加水拌和篩除骨料的硬化劑材料配制的膠泥刮膩?zhàn)有扪a(bǔ)。將破損區(qū)清理干凈，充分浸水潤(rùn)濕，再用丁苯乳膠加水乳液進(jìn)行涂刷。

    （ 2)較大面積破損可根據(jù)需要畫(huà)線鋸切，鑿掉面層及部分基層混凝土，再清理潤(rùn)濕，掃素水泥漿，澆搗混凝土，最后施工硬化劑面層。

    8、注意事項(xiàng)及質(zhì)量驗(yàn)收

    （ 1)外觀質(zhì)量及表面平整度應(yīng)符合建筑地面工程施工質(zhì)量驗(yàn)收規(guī)范中外觀質(zhì)量的驗(yàn)收標(biāo)準(zhǔn)。由于磨光 后的地坪表面非常光滑，車庫(kù)的行車道部位須做橡膠（或其他材料)止滑坎。

    （ 2)抗沖擊性能檢查：對(duì)齡期28d的混凝土采用重2250g鋼球，分別從1m、2m高處自由落下沖擊耐磨地面。墜落高度為1m時(shí)，凹坑直徑應(yīng)小于或等于12.0mm，深度小于或等于0.30mm；墜落高度為2m時(shí)，凹坑直徑應(yīng)小于或等于14.0mm，深度小于或等于0.50mm；地面硬度應(yīng)符合要求。

    （ 3)金剛砂耐磨材料一般嵌入混凝土3mm深形成硬化層，可根據(jù)業(yè)主要求做成水泥原色、綠色、黃色 等不同顏色。在深圳地區(qū)采用該地面會(huì)增加造價(jià)14～15元/m 2 ，其中人工費(fèi)3元/m 2 左右，金剛砂材料9元/m 2 左右（按5kg/m計(jì)算)，顏料2～3元/m 2 。

[應(yīng)用實(shí)例2]

耐磨彩色地面硬化劑施工工藝

圖1 地面硬化劑施工流程

    耐磨彩色地面硬化劑（以下簡(jiǎn)稱地面硬化劑 )是由水泥、合理級(jí)配的硬質(zhì)骨料和外加劑組成的干混砂漿。由于地面硬化劑施工完成的耐磨地面具有高耐磨、高強(qiáng)、抗沖擊、色彩和質(zhì)感好、整體感好、性能造價(jià)比合理等特點(diǎn)，已廣泛用于工廠、倉(cāng)庫(kù)、車庫(kù)、超市、車站、碼頭及其他大面積公共建筑地面中。

    地面硬化劑施工具有以下特點(diǎn)：

    （ 1)混凝土初凝時(shí)將硬化劑干撒在混凝土表面，施工過(guò)程中無(wú)需用水，施工方便；

    （ 2)可采用機(jī)械化操作（抹光機(jī))，施工質(zhì)量有保證；

    （ 3)隨混凝土澆筑隨打隨抹，一次完成，施工速度快，施工周期短；

    （ 4)與傳統(tǒng)混凝土地面施工相比，施工強(qiáng)度降低，施工效率可大幅度提高。

    2002年中國(guó)建筑標(biāo)準(zhǔn)研究所在《樓地面建筑構(gòu)造》圖集中公布了地面硬化劑地面構(gòu)造方法，2003年制訂了硬化劑行業(yè)標(biāo)準(zhǔn)，對(duì)地面硬化劑材料和設(shè)計(jì)作出具體要求。地面硬化劑是通過(guò)施工而成型的材料，其施工質(zhì)量直接關(guān)系到材料性能的體現(xiàn)，有必要對(duì)施工工藝和要求做出規(guī)范。本文通過(guò)材料研究和近300萬(wàn)m 2 的工程實(shí)踐，提出地面硬化劑的施工工藝（圖1)。

    1、掌握基層混凝土的狀況

    地面硬化劑是在混凝土面上隨打隨抹施工，因此掌握基層

    狀況尤為重要。除在技術(shù)交底時(shí)充分掌握情況外，還應(yīng)在混凝土澆筑時(shí)隨時(shí)掌握。

    基層混凝土狀況包括（ 1)混凝土宜采用普通硅酸鹽水泥或硅酸鹽水泥；（2)基層混凝土強(qiáng)度等級(jí)不宜小于C20；（3)混凝土的坍落度為6～8㎝（現(xiàn)場(chǎng)攪拌)，商品混凝土入模時(shí)坍落度為10～13㎝，且無(wú)泌水、離析；（4)混凝土應(yīng)振搗密實(shí)，并確保整體平整度；（5)氯離子及引氣劑加入量不大于3％。

    2、掌握硬化劑投入施工時(shí)機(jī)

    硬化劑投入施工時(shí)機(jī)掌握及全局控制是保證施工質(zhì)量的關(guān)鍵，每個(gè)工作面須由施工經(jīng)驗(yàn)豐富的人員（如現(xiàn)場(chǎng)技術(shù)員、班組長(zhǎng)等 )負(fù)責(zé)。

    必須掌握混凝土凝結(jié)性能，組織人員不失時(shí)機(jī)地投入硬化劑撒料及后續(xù)施工。投入過(guò)早會(huì)造成工作面踐踏嚴(yán)重，顏色污染，平整度受損；投入過(guò)晚會(huì)造成硬化劑與混凝土結(jié)合不好，引起起皮空鼓，嚴(yán)重時(shí)硬化劑無(wú)法施工。

    3、全局控制

    （ 1)掌握混凝土墊層的狀況。一般墊層為混凝土?xí)r，水分以表面蒸發(fā)為主；墊層為三合土或其他壓實(shí)土質(zhì)時(shí)，以地面失水為主。混凝土失水速度對(duì)施工進(jìn)程影響較大，墊層的密實(shí)度及含水率等對(duì)施工也有較大影響。

    （ 2)一般墻根、柱根及其他邊緣部位混凝土干燥時(shí)間變化較大，應(yīng)隨時(shí)掌握。

    （ 3)在干燥環(huán)境下，混凝土干燥較快，應(yīng)加快地面硬化劑施工進(jìn)度；若處于潮濕環(huán)境，可適當(dāng)減緩地面硬化劑施工進(jìn)度。

    4、第一次檄料

    （ 1) 撤料工根據(jù)混凝土澆筑工作面選擇運(yùn)料通道。將工作面劃分區(qū)域，根據(jù)單位面積用量和撒料面積計(jì)算該區(qū)域中地面硬化劑的用量。地面硬化劑應(yīng)一次搬運(yùn)到位，均勻放于撒料通道。第一次撒料量為總量的2/3。

圖2 抹光機(jī)行走順序

    （2)撒料時(shí)應(yīng)戴防護(hù)手套，先撒邊角部位，以保證用料充分，然后拋撒大面。撒料時(shí)出手位距混凝土20～30㎝，沿垂直方向直線出手，展料長(zhǎng)度可達(dá)3m左右，展料寬度約20㎝，然后順序依次撒料。分條、分倉(cāng)、分塊澆筑時(shí)，可相對(duì)撒料；整體澆筑時(shí)以3～4m為一跨，逐跨后退撒料。

    （ 3)撒料應(yīng)厚薄一致，走向分明。無(wú)遺漏，無(wú)堆積，邊角處撒料得當(dāng)。

    5、地面硬化劑第一次盤抹

    （ 1)用帶盤機(jī)械抹光機(jī)對(duì)大面硬化劑壓實(shí)找平盤抹，同時(shí)提漿。

    （ 2)抹光機(jī)操機(jī)手沿與硬化劑撒料垂直方向移動(dòng)機(jī)具，按如圖2所示的流程順序撒料，然后按與該方向垂直的方向再盤抹一次。

    （ 3)邊角處硬化劑用手工壓實(shí)找平，接槎處應(yīng)平順過(guò)度，處理得當(dāng)。

    6、第二次撒料： 與第一次撒料相同，用量為總量的 1/3。

    7、地面硬化劑刮杠找平

    為確保地面硬化劑施工的平整度，在第二次撒料后可采用刮杠找平。找平按順序進(jìn)行，反復(fù)呈縱橫弧狀找平。

    8、地面硬化劑第二次盤抹： 與第一次盤抹相同。

    9、硬化劑力抹收光： 用抹光機(jī)壓實(shí)、打抹收光大面。邊角等機(jī)收不到部位用手工壓實(shí)、打抹和收光。

    收光是地面硬化劑成型的關(guān)鍵工序，它直接關(guān)系到地面的表觀質(zhì)量，應(yīng)由有經(jīng)驗(yàn)的工人擔(dān)任。收光的順序和操作方法基本與盤抹相似，但要求根據(jù)地面狀況適時(shí)操作，以保證地面無(wú)砂眼、抹痕，接槎過(guò)渡順平，表面光滑一致。

    10、涂覆養(yǎng)護(hù)劑

    地面硬化劑收光后應(yīng)及時(shí)涂覆養(yǎng)護(hù)劑，以防止面層失水。涂覆時(shí)可采用短毛滾筒，按順序均勻涂覆。涂覆表面應(yīng)均勻一致、無(wú)遺漏、滴撒，無(wú)氣泡斑紋，接槎平順。

    地面硬化劑是一種現(xiàn)場(chǎng)施工成型的材料，施工工藝和過(guò)程控制直接影響材料性能的實(shí)現(xiàn)和表觀質(zhì)量，因此必須規(guī)范施工操作工藝。地面硬化劑基本采用機(jī)械抹光機(jī)施工，對(duì)施工人員的操作水平和熟練程度有較高的要求，因此訓(xùn)練有素的專業(yè)施工人員和充分的機(jī)械保障是工藝貫徹的關(guān)鍵。

    [應(yīng)用實(shí)例3]

耐磨地面施工方法

    1、施工方法

    （ 1）基層處理

    1)當(dāng)基層為地基時(shí)，應(yīng)人工平整并壓實(shí)，在地面施工前一天對(duì)地基澆水，以滲透入地基以下5～10mm 為宜，嚴(yán)禁有明水、積水。

    2)當(dāng)基層為現(xiàn)澆混凝土或預(yù)制混凝土樓面時(shí)，應(yīng)在地面施工前將基層板縫用1：3水泥砂漿嵌實(shí)，并用鏟削機(jī)對(duì)基層進(jìn)行打磨處理成毛面，使其與耐磨地面有良好的附著力。

    （ 2）支設(shè)模板或粘分格條

    1)在地基上結(jié)合分部工程施工方案及施工規(guī)范要求支設(shè)模板，宜采用鋼模板，當(dāng)?shù)孛婧穸葹?0～ 100mm（含100mm)時(shí)，應(yīng)采用如圖1（a)的支設(shè)方法。

（ a）

（b）

圖 1 地面模板支設(shè)方法 （ a）地面厚度50～100㎜；（b）地面厚度＞100㎜

    當(dāng)?shù)孛婧穸葹?100mm以上時(shí)，應(yīng)采用圖1（b)的支設(shè)方法。建筑工藝要求較高時(shí)，分格條可采用20～ 30mm高、2～3mm厚鋼條，用 Φ 12螺桿、螺母進(jìn)行調(diào)節(jié)，以保證耐磨地面的平整度和美觀效果。模板應(yīng)順直，其剛度和支撐應(yīng)符合規(guī)范規(guī)定。

    （ 2)在混凝土基層上，當(dāng)厚度在50～100mm內(nèi)（含100mm)時(shí)，宜采用粘玻璃條的方法代替鋼模板（圖2)；當(dāng)厚度在100mm以上時(shí)，宜參考1（b)的支設(shè)方法，或者參考圖2的方法，其中玻璃條改用銅條代替，用膨脹螺栓固定在混凝土基層上。

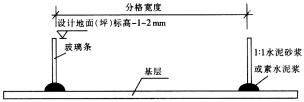

圖 2 在混凝土基層上的模板支設(shè)示意圖

    （ 3）刷水泥漿或?yàn)⑺?

    1)在地基上做耐磨地面前1～2h，應(yīng)對(duì)地基灑水，使地基處于濕潤(rùn)狀態(tài)。

    2)在混凝土基層上做耐磨地面前，應(yīng)在已灑水濕潤(rùn)的基層表面刷一道水灰比為0.4～0.5的素水泥漿。

    （ 4）澆筑找平層

    1)在地基或混凝土基層上澆筑混凝土，當(dāng)厚度為50～100mm時(shí)，可使用較重的鋼輥（鋼輥長(zhǎng)度應(yīng)寬于 模板500mm以上)多次反復(fù)滾壓，使地面混凝土密實(shí)。

    2)當(dāng)厚度為100mm以上時(shí)，宜使用插入式振動(dòng)棒振搗密實(shí)，用長(zhǎng)刮尺整平，再用木抹子拍實(shí)搓平，表 面低洼處應(yīng)及時(shí)用混凝土補(bǔ)平。

    3)利用真空吸水裝置將混凝土內(nèi)部的氣泡與自由水脫去。

    （ 5）撒鋪骨料

    在地面混凝土初凝前五六成干時(shí)，鋪撒耐磨骨料。為保證耐磨骨料鋪撒均勻，撒料應(yīng)分多次進(jìn)行。第一次鋪撒總量的 1/2，用磨光機(jī)對(duì)混凝土地面進(jìn)行磨平、壓實(shí)、搓毛；再鋪撒總量的1/4，再次磨平、壓實(shí)、搓毛，在初凝前再鋪撒總量的1/4，并磨平、壓實(shí)、搓毛。

    （ 6）地面抹光、拋光及養(yǎng)護(hù)

    1)初凝后，用地坪抹光機(jī)對(duì)地面充分抹光、找平，并隨時(shí)檢查撒料抹光后的平整度，對(duì)低洼處及時(shí)補(bǔ) 料調(diào)整，并人工用鐵抹子壓實(shí)、抹光（平整度偏差控制在1mm內(nèi))。

    2)終凝前，用磨光機(jī)分階段拋光3～4遍，直至表面細(xì)膩光亮。

    3)耐磨地面施工結(jié)束12h后即進(jìn)入養(yǎng)護(hù)階段，首先應(yīng)涂刷專用養(yǎng)生液養(yǎng)護(hù)，以防地面水分蒸發(fā)和色彩不均衡，3d后可灑水養(yǎng)護(hù)，總養(yǎng)護(hù)時(shí)間不少于14d。嚴(yán)禁采用塑料薄膜等覆蓋養(yǎng)護(hù)。養(yǎng)護(hù)期間，應(yīng)封閉門 窗，防止灰塵和風(fēng)干開(kāi)裂。

    （ 7）拆模及打蠟拋光

    1)如設(shè)有模板，應(yīng)在耐磨面層完活后24h后拆模。

    2)養(yǎng)護(hù)14d后，當(dāng)各工序完工不再上人時(shí)，可打地板蠟并進(jìn)行拋光處理，要求面層細(xì)膩光滑光亮。

    2、質(zhì)量通病及預(yù)防措施

    （ 1）地面平整度不好，顏色不一致

    1)原因：①未按標(biāo)高支設(shè)模板；②接槎處未處理好；③做找平層時(shí)，低洼處未及時(shí)補(bǔ)料調(diào)整；④沒(méi)有分次撒料；⑤覆蓋塑料薄膜等養(yǎng)護(hù)后導(dǎo)致地面水分揮發(fā)不均勻。

    2）預(yù)防措施：①在房間四周彈設(shè)標(biāo)高線和在錨入地基的鋼釬上抄平，按標(biāo)高及工藝要求支設(shè)模板，并用水準(zhǔn)儀復(fù)核模板（或玻璃條)上平標(biāo)高；②接槎處應(yīng)預(yù)先鑿毛剔平，澆筑新混凝土?xí)r應(yīng)注意與已澆筑地面水平統(tǒng)一；③隨時(shí)檢查撒料抹光后的平整度，對(duì)低洼處應(yīng)及時(shí)補(bǔ)料調(diào)整，用鐵抹子壓實(shí)、抹光；④撒料應(yīng)分多次進(jìn)行；⑤用水壺分次灑水養(yǎng)護(hù)(間隔2～3h)，嚴(yán)禁覆蓋養(yǎng)護(hù)。

    （ 2）地面發(fā)生裂紋

    1)原因：①混凝土坍落度過(guò)大；②分格間距過(guò)大或未分格；③混凝土砂石級(jí)配不好；④振搗不密實(shí)；⑤未按要求充分搓毛、抹光；⑥養(yǎng)護(hù)不及時(shí)。

    2)預(yù)防措施：①現(xiàn)場(chǎng)拌制的混凝土坍落度應(yīng)控制在70～90mm之內(nèi)，商品混凝土坍落度應(yīng)控制在110～130mm內(nèi)，嚴(yán)格控制水灰比；②分格寬度按要求設(shè)置，分格面積不應(yīng)大于50m 2 ；③選擇級(jí)配良好的砂石；④使用較重的鋼輥和插入式振動(dòng)棒多次反復(fù)滾壓振搗密實(shí)；⑤用磨光機(jī)和地坪抹光機(jī)對(duì)地面充分搓毛、抹光、找平，對(duì)機(jī)械不能施工的邊角部位采用鐵抹子壓實(shí)、抹光；⑥耐磨地面施工結(jié)束12h后立刻涂刷專用養(yǎng)生液養(yǎng)護(hù)。

    （ 3）地面空鼓

    1)原因：①地基不堅(jiān)實(shí)；②做地面前未灑水或刷水泥漿。

    2)預(yù)防措施：①地基土的壓實(shí)應(yīng)符合設(shè)計(jì)要求及施工規(guī)范規(guī)定，平整度應(yīng)符合規(guī)范要求；②對(duì)地基灑水，使其處于濕潤(rùn)狀態(tài)，對(duì)混凝土基層表面刷素水泥漿并涂刷均勻；當(dāng)先撒水泥再灑水用笤帚掃漿時(shí)，應(yīng)防止留有干水泥團(tuán)。

    （ 4）起砂或起皮、麻面

    1)原因：①未很好搓毛、抹光；②養(yǎng)護(hù)時(shí)間不夠。

    2)預(yù)防措施：①用磨光機(jī)充分磨平、壓實(shí)、搓毛不少于3遍，用地坪抹光機(jī)對(duì)地面充分抹光、找平不少于3遍；②養(yǎng)護(hù)時(shí)間不少于14d。

    [應(yīng)用實(shí)例4]

    耐磨地面施工

    工業(yè)廠房建筑面積 4219m 2 ，主要用于生產(chǎn)高壓電氣產(chǎn)品，采用特殊礦物骨料耐磨地面，以滿足生產(chǎn)與工藝的需要。

    1、地面構(gòu)造

    采用礦物骨料耐磨地面材料作為廠房地面面層，顏色為重慶灰。按該材料施工要求，地面構(gòu)造自上而下為礦物骨料耐磨地面材料 (重慶灰)→40mm厚C25細(xì)石混凝土找平層→150mm厚C25混凝土層→200mm厚塊石灌砂墊層→素土夯實(shí)。

    2、施工準(zhǔn)備

    （ 1）材料準(zhǔn)備

    1) 根據(jù)礦物骨料耐磨地面材料的標(biāo)準(zhǔn)用量(4～5kg/m 2 )，加上一定的富余量訂購(gòu)材料，于地面施工前一周進(jìn)場(chǎng)。材料進(jìn)場(chǎng)后，應(yīng)在非常干燥密閉的環(huán)境下儲(chǔ)存。

    2) 按施工作業(yè)面積配備地面養(yǎng)護(hù)劑。本工程采用混凝土養(yǎng)護(hù)劑，使用量為0.1～0.2L/m 2 。

    3) 面層采用商品混凝土，為減少表層泌水，水灰比應(yīng)盡可能小。經(jīng)反復(fù)比較及試壓，嚴(yán)格控制混凝土水灰比不大于0.6、坍落度不大于140㎜，最終確定商品混凝土的配合比如表1所示。

表 1 面層商品混凝土配合比

    （ 2）主要機(jī)具及工具

    1) 主要機(jī)具有機(jī)械鏝(帶圓盤)、平板振動(dòng)器、鋼制長(zhǎng)滾筒(應(yīng)寬于模板0.5m以上)等。

    2) 主要工具有水準(zhǔn)儀、水平尺、鋼尺、6m長(zhǎng)鋁合金刮尺、4cm高槽鋼、鐵抹子、鋼絲刷、滾筒和絲線等。

    （ 3）作業(yè)條件

    1) 頂棚、墻面抹灰已完成并已驗(yàn)收，鋼結(jié)構(gòu)屋面已封蓋。

    2) 門框已安裝并加防護(hù)；與地面有關(guān)的水電管線已安裝就位，并完成隱蔽驗(yàn)收手續(xù)。

    3) 四周墻面上＋50㎝水平標(biāo)高線已彈出。

    4) 混凝土基層上的雜物清理干凈，粘在基層上的水泥砂漿和灰渣層鏨除鏟凈；基層上的油污用10％的火堿水溶液刷除，并用清水沖凈。

    3、工藝流程

    基層處理→支鋼模、抹灰餅→灑水濕潤(rùn)→澆筑面層混凝土并找平→鋪撒耐磨材料→粗打磨，抹平→補(bǔ)鋪撒耐磨材料→打磨、抹平及磨光→成品養(yǎng)護(hù)與保護(hù)→伸縮縫處理及填塞→完工。

    4、施工方法

    （ 1）支鋼模、抹灰餅

    1) 按伸縮縫切割的位置設(shè)置鋼模(根據(jù)廠房柱距7.5m×5.5m，調(diào)整伸縮縫為3.75m×5.5m)。

    2) 根據(jù)房間四周墻上彈出的面層標(biāo)高水平墨線，拉線做灰餅(5㎝×5㎝)，橫豎間距為1.5～2m。

    3) 使用水準(zhǔn)儀復(fù)核標(biāo)高。

    （ 2）澆筑面層混凝土

    1) 混凝土分段(倉(cāng))施工，邊鋪邊振搗，待初步水平后用鋼制長(zhǎng)滾筒多次反復(fù)滾壓，直至澆筑到設(shè)計(jì)標(biāo)高。局部低洼處可用混凝土填補(bǔ)。

    2) 用6m長(zhǎng)鋁合金刮尺收平，刮尺下口與設(shè)計(jì)標(biāo)高平。

    3) 混凝土用木抹子搓平提漿，使其表面稍有泌水，以利于耐磨材料吸收水分。

    4) 澆筑過(guò)程中不斷復(fù)核混凝土表面標(biāo)高，保證面層水平。

    （ 3）鋪撒耐磨材料

    待混凝土達(dá)到初凝階段 (以踩踏陷入1㎝為宜)，應(yīng)分段(倉(cāng))將2/3規(guī)定用量的耐磨材料先撒在邊角、陽(yáng)光暴曬和風(fēng)口部位，再由前往后依次均勻鋪撒于混凝土面層上。

    （ 4）粗打磨及抹平

    1) 待耐磨材料充分潤(rùn)濕后，即可進(jìn)行加裝圓盤的機(jī)械鏝作業(yè)，橫向、縱向按序打磨各一次；墻、柱等邊角部位用木抹子搓平。

    2) 耐磨材料應(yīng)均勻分布于基層混凝土表面并保證地面水平。

    3) 抹平時(shí)間由混凝土面層硬度決定，以平均1h打磨1次為宜。機(jī)械鏝應(yīng)由前向后、左右反復(fù)運(yùn)行，以圓盤每運(yùn)轉(zhuǎn)1圈機(jī)械鏝移動(dòng)約半盤寬度效果最佳；若運(yùn)行時(shí)遇凹凸部分，將機(jī)械鏝在凹凸處前后左右移動(dòng)即可。

    （ 5）補(bǔ)鋪撒耐磨材料

    1) 待打磨后的耐磨材料硬化至一定階段時(shí)，進(jìn)行第二次鋪撒耐磨材料作業(yè)(用量為規(guī)定用量的1/3)。

    2) 耐磨材料應(yīng)撒布均勻(重點(diǎn)補(bǔ)撒較濕潤(rùn)的低洼處)，并控制表面顏色均勻一致。

    （ 6）打磨、抹平及磨光

    1) 待補(bǔ)撒的耐磨材料充分吸收水分后，再進(jìn)行至少兩次加裝圓盤的機(jī)械鏝作業(yè)，機(jī)械鏝作業(yè)應(yīng)縱橫向交錯(cuò)進(jìn)行。

    2) 取下機(jī)械鏝的圓盤，采用機(jī)械鏝刀進(jìn)行壓光及抹平工作。

    3) 根據(jù)耐磨面層的硬化情況，不斷調(diào)整機(jī)械鏝刀的運(yùn)轉(zhuǎn)速度和與地面的角度(機(jī)械鏝配有4片金屬抹片，十字組合，傾斜角度可隨意調(diào)節(jié))。

    4) 采用機(jī)械鏝刀對(duì)耐磨面層進(jìn)行磨光作業(yè)，縱橫向交錯(cuò)進(jìn)行。運(yùn)行時(shí)機(jī)械鏝刀由前向后、左右反復(fù)、每趟壓搓，反復(fù)3遍以上，以獲得初步平整光潔的表面效果。

    5) 采用手工鐵抹子加工耐磨面層邊角，以取得表面平整、致密、堅(jiān)硬、顏色均勻一致的完整效果。

    （ 7）伸縮縫處理及填塞

    1) 在3d的齡期時(shí)采用切割機(jī)按設(shè)計(jì)要求切割伸縮縫。注意伸縮縫切割應(yīng)順直，橫豎縫交接處應(yīng)垂直。

    2) 伸縮縫切割深度一般為3㎝，采用硅酮密封膠填縫(下部塞泡沫條，上部打密封膠)；填縫材料必須封閉密實(shí)，與地面平整。

    5、成品養(yǎng)護(hù)與保護(hù)

    （ 1）耐磨材料面層完成5～6h后，在表面涂敷二度混凝土養(yǎng)護(hù)劑，阻止其表面水分大量蒸發(fā)，以保證耐磨材料強(qiáng)度的穩(wěn)定增長(zhǎng)。

    （ 2）耐磨材料面層做完后養(yǎng)護(hù)期內(nèi)(7d以上)嚴(yán)禁進(jìn)人及行車，以防污染和破壞地面。

    6、質(zhì)量要求

    （ 1）地面坡度、坡向應(yīng)符合設(shè)計(jì)要求，潑水試驗(yàn)中水能及時(shí)排走，不允許積水。

    （ 2）強(qiáng)度、密度及均勻度應(yīng)符合設(shè)計(jì)要求，面層應(yīng)密實(shí)，無(wú)裂紋、脫皮、起砂等缺陷。

    （ 3）表面平整致密，無(wú)抹紋，顏色一致。

    7、注意事項(xiàng)

    （ 1）地面空鼓及裂縫的防治：本工程面層混凝土厚度僅40mm，若施工速度過(guò)快，面層混凝土漿產(chǎn)生過(guò)少，會(huì)與基層剝離，易出現(xiàn)空鼓及裂縫現(xiàn)象。施工時(shí)應(yīng)注意以下幾點(diǎn)。

    1) 徹底清理基層上的粘結(jié)物、灰塵和油污，并認(rèn)真進(jìn)行清洗濕潤(rùn)。在已處理潔凈的基層上均勻涂刷一層摻801膠的水泥漿，以增加面層與基層的粘結(jié)力。

    2) 控制混凝土坍落度及砂的比例(現(xiàn)場(chǎng)攪拌混凝土的坍落度控制在5～6㎝；商品混凝土的坍落度控制在8～10cm)。

    3) 混凝土澆筑速度不宜過(guò)快，應(yīng)振搗多遍，使面層與基層充分結(jié)合。

    （ 2）避免泌水過(guò)多的措施：1) 水灰比應(yīng)盡可能小。2) 采用真空吸水及橡膠管去除多余泌水。

    （ 3）其他注意事項(xiàng)

    1) 地面設(shè)計(jì)(包括面層材料的施工工藝要求、操作方法等)應(yīng)符合施工操作工藝要求，若不符合應(yīng)予調(diào)整。

    2) 混凝土澆搗時(shí)，應(yīng)特別留意模板邊緣和風(fēng)口處混凝土的干濕情況，該部位須提早進(jìn)行耐磨面層施工。

    3) 耐磨材料鋪撒不宜過(guò)早、面積不宜過(guò)大，以免發(fā)生混凝土表面先硬化而下面還發(fā)軟的現(xiàn)象，最終造成無(wú)法施工或來(lái)不及施工；另應(yīng)注意掌握混凝土的初凝、打磨和磨光時(shí)間等。

    4) 施工間歇應(yīng)考慮與施工縫留置位置與伸縮縫位置的統(tǒng)一，以免出現(xiàn)非變形縫處接槎而影響地面觀感。

    5) 切割伸縮縫時(shí)，水電安裝應(yīng)安排專人跟班，以免切割時(shí)破壞預(yù)埋的水電管線。

    6) 面層磨光施工中應(yīng)穿軟質(zhì)平底鞋，以免損壞地面。


　　　　　　　

1 、外墻外保溫系統(tǒng) 2 、瓷磚膠及勾縫劑 3 、水泥基抹灰及薄層膩?zhàn)?4 、界面劑 5 、石膏基抹灰及膩?zhàn)?

6 、砌筑砂漿 7 、自流平地面砂漿 8 、裂縫修補(bǔ)料及批嵌膩?zhàn)?9 、擠出成型水泥板材

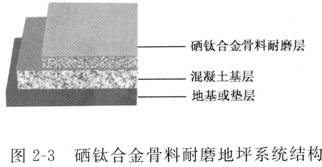

圖一	圖四
圖二	圖五
圖三	01 、滲透硬化地坪 　　　　　　02 、滲透硬化地坪 　　　　　　03 、非金屬骨料耐磨地坪 　　　　　　04 、金屬骨料耐磨地坪 　　　　　　05 、礦物合金骨料耐磨地坪

　　　　　　　　　　　　　　第一節(jié) 地坪系統(tǒng)設(shè)計(jì)的意義和原理

一、地坪系統(tǒng)設(shè)計(jì)的意義

隨著各種建筑新技術(shù)和新材料的不斷涌現(xiàn)，建筑地坪產(chǎn)品也如雨后春筍般層出不窮，其中應(yīng)用最為廣泛的就是硬化地坪和樹(shù)脂類涂膜地坪，大批的工業(yè)廠房和開(kāi)發(fā)區(qū)建設(shè)拉動(dòng)建筑地坪行業(yè)高速發(fā)展，作為一個(gè)新近分支的專業(yè)領(lǐng)域，其產(chǎn)品特點(diǎn)和應(yīng)用場(chǎng)所也各不相同，對(duì)于用戶和設(shè)計(jì)人員來(lái)說(shuō)，對(duì)此的掌握程度也不盡相同，國(guó)家對(duì)此領(lǐng)域的規(guī)范和標(biāo)準(zhǔn)制定也滯后于行業(yè)發(fā)展，所以，如何讓設(shè)計(jì)人員掌握各種地坪產(chǎn)品的適用場(chǎng)所和因地坪功能的不同而調(diào)整地坪做法，達(dá)到預(yù)期的裝飾和使用效果，是地坪設(shè)計(jì)的出發(fā)點(diǎn)。
地坪系統(tǒng)設(shè)計(jì)就是按照用戶使用要求、經(jīng)濟(jì)要求和施工要求，選擇最合適的地坪產(chǎn)品，保證功能上滿足用戶需求，經(jīng)濟(jì)合理，施工方便。地坪系統(tǒng)設(shè)計(jì)應(yīng)充分體現(xiàn)以下原則：

1 、滿足使用要求
地坪做法的選用首先要滿足用戶的使用要求，適應(yīng)使用環(huán)境。對(duì)基層狀況、材料、配套工藝、施工環(huán)境等充分調(diào)查和考慮，制定出合理的技術(shù)方案。

2 、選擇最佳的地坪做法
各種材質(zhì)地坪的使用環(huán)境各不相同，既有專長(zhǎng)也有弊端，應(yīng)在充分辨識(shí)使用要求的基礎(chǔ)上，如耐磨要求、凈化要求、強(qiáng)度要求、防靜電要求等，選擇最佳的地坪產(chǎn)品。

3 、制定適當(dāng)?shù)氖┕すに?BR>依據(jù)選擇的地坪產(chǎn)品、施工環(huán)境、基層狀況、質(zhì)量要求等制定最適當(dāng)?shù)氖┕すに嚒?

4 、達(dá)到最優(yōu)性價(jià)比
地坪系統(tǒng)設(shè)計(jì)選型既不能標(biāo)準(zhǔn)太低而無(wú)法滿足用戶需要，也不能標(biāo)準(zhǔn)太高增加工程成本，要體現(xiàn)功能性、適用性、經(jīng)濟(jì)性的和諧統(tǒng)一，以滿足用戶使用要求為基準(zhǔn)，達(dá)到最優(yōu)性能價(jià)格比為目的。

二、地坪使用環(huán)境和標(biāo)準(zhǔn)
地坪的使用環(huán)境，遭受的腐蝕和降解因素是地坪設(shè)計(jì)的基礎(chǔ)。不同的地坪產(chǎn)品在同樣的腐蝕環(huán)境中使用壽命不同。環(huán)境主要指大氣環(huán)境和人為環(huán)境，接觸的腐蝕介質(zhì)，車輛沖擊磨耗等機(jī)械因素和其它可能對(duì)地坪產(chǎn)品造成破壞的因素。
以前各發(fā)達(dá)國(guó)家都有自己的環(huán)境分類方法。 日本腐蝕協(xié)會(huì)將環(huán)境分為 17 大類。美國(guó)混凝土協(xié)會(huì) (ACI) 和鋼結(jié)構(gòu)協(xié)會(huì) (SSPC) 也有環(huán)境分類方法，近年來(lái)逐步采用國(guó)際標(biāo)準(zhǔn)化組織的環(huán)境分類標(biāo)準(zhǔn) ISO 12944-5 ： 1998(E) 。它將環(huán)境分五大類 (C1 ～ C5) 。其中每一類可分輕度 (L) 、中度 (M) 、重度 (H) 等不同次類腐蝕環(huán)境。例如，東南沿海地區(qū)高溫、高濕、鹽霧等海洋性大氣環(huán)境屬于 C 4L — M 環(huán)境。

三、地坪系統(tǒng)設(shè)計(jì)原理
地坪系統(tǒng)設(shè)計(jì)的依據(jù)是用戶的使用要求、使用環(huán)境、現(xiàn)場(chǎng)條件、造價(jià)要求和施工要求，通過(guò)與用戶和設(shè)計(jì)人員的溝通、現(xiàn)場(chǎng)查勘等手段充分了解這些信息，制定合理的方案。

第二節(jié) 地坪系統(tǒng)設(shè)計(jì)和選型

一、耐磨硬化地坪設(shè)計(jì)

中國(guó)建材行業(yè)標(biāo)準(zhǔn) JC/T 906 — 2002 ，耐磨地面硬化劑可分為非金屬型和金屬型兩種。非金屬型采用硅砂等作耐磨骨料；金屬型則采用金屬氧化物等作耐磨骨料，其強(qiáng)度和耐磨性都優(yōu)于非金屬型。國(guó)家標(biāo)準(zhǔn)對(duì)其強(qiáng)度等性能分別作了比較嚴(yán)格的要求，見(jiàn)其“技術(shù)參數(shù)”。

1 、非金屬骨料耐磨地坪

圖 2-1 非金屬骨料耐磨地坪系統(tǒng)結(jié)構(gòu)

(2) 非金屬骨料耐磨地坪產(chǎn)品特性

①高力學(xué)性能，極好的耐磨性、強(qiáng)度和硬度，使地板表面堅(jiān)硬耐壓、耐磨；耐磨度為普通混凝土的 3 倍以上；
②整體養(yǎng)護(hù)從而形成均勻的混凝土地板，具有良好的耐沖擊和耐點(diǎn)荷載能力；
③高密實(shí)性，提高抗液體滲透性能；
④表面光潔、致密，顏色均勻；
⑤經(jīng)濟(jì)實(shí)用，可用 15 年；
⑥基本色調(diào)有原色、灰色、紅色、綠色、黃色等系列。

(3) 技術(shù)參數(shù)

2 、金屬骨料耐磨地坪

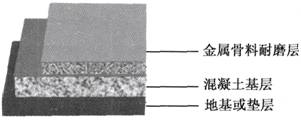

(1) 金屬骨料耐磨地坪系統(tǒng)結(jié)構(gòu)，系統(tǒng)結(jié)構(gòu)見(jiàn)圖 2 — 2
　　　　　　　　　　　　
　　　　　　　　　　　　　　　圖 2 — 2 金屬骨料耐磨地坪系統(tǒng)結(jié)構(gòu)
(2) 金屬骨料耐磨地坪產(chǎn)品特性

①高力學(xué)性能，極好的耐磨性、強(qiáng)度和硬度，使地板表面堅(jiān)硬耐壓、耐磨；耐磨度為普通混凝土的 3.5 倍以上；
②整體養(yǎng)護(hù)從而形成均勻的混凝土地板，具有良好的耐沖擊和耐點(diǎn)荷載能力；
③高密實(shí)性，提高抗液體滲透性能；
④表面光潔、致密，顏色均勻；
⑤經(jīng)濟(jì)實(shí)用，可用 15 年；
⑥基本色調(diào)有原色、灰色、紅色、綠色、黃色等系列。

(3) 技術(shù)參數(shù)

3 、硒鈦合金骨料耐磨地坪
(1) 硒鈦合金骨料是一種特殊的合金骨料，用它制作的耐磨地坪除了具有一般金屬骨料耐磨地坪的特性外，同時(shí)還具有防止靜電產(chǎn)生，地面不發(fā)火的獨(dú)特性能，是一種特殊用途產(chǎn)品。近年來(lái)在諸如危險(xiǎn)品倉(cāng)庫(kù)、油庫(kù)，飛機(jī)維修車間等特殊場(chǎng)合應(yīng)用較多，其系統(tǒng)結(jié)構(gòu)見(jiàn)圖 2 — 3
　　　　　　　　　　
(2) 硒鈦合金骨料耐磨地坪產(chǎn)品特性
①極高的力學(xué)性能，最好的耐磨性、強(qiáng)度和硬度，使地板表面堅(jiān)硬耐壓、耐磨；耐磨度為普通混凝土的 3.5 倍以上；
②整體養(yǎng)護(hù)從而形成均勻的混凝土地板，具有良好的耐沖擊和耐點(diǎn)荷載能力；
③極高的密實(shí)性，阻擋液體滲透；
④地坪表面光潔、致密，色彩均勻；
⑤有效防止靜電產(chǎn)生，不產(chǎn)生火花，通過(guò)鋪設(shè)銅箔還可做成導(dǎo)靜電地面；
⑥基本色調(diào)有原色、灰色、紅色、綠色、黃色等系列。

(3) 技術(shù)參數(shù)

二、滲透硬化地坪設(shè)計(jì)

　　　　　　　　　
(2) 產(chǎn)品特點(diǎn)：
1 、它是一種水基化合物，無(wú)毒、無(wú)味、不燃的液體材料；
2 、納米滲透型材料與混凝土形成整體，能使混凝土表面耐磨性提高數(shù)倍；
3 、能加固粉狀表面，有效防止地面風(fēng)化和磨損；
4 、獨(dú)特的小分子結(jié)構(gòu)，滲透性好，徹底抵抗地面油污；
5 、能顯著降低材料吸水性，減少凍融損傷；
6 、一次涂裝，不需后期維護(hù)，降低使用成本；
7 、表面光潔，無(wú)塵、抗?jié)B，便于清理保潔。

(3) 適用場(chǎng)所：
滲透硬化地坪可以廣泛應(yīng)用于混凝土、砂漿、水磨石、骨料耐磨地坪表面，新舊地坪均可使用，還能對(duì)易碎表面進(jìn)行加固，涂裝過(guò)后，室內(nèi)外地坪表面都變得非常易于清潔和保養(yǎng)，而且能長(zhǎng)期保持外觀亮麗，是車間、倉(cāng)庫(kù)、物流中心、地下車庫(kù)、維修站、停車場(chǎng)、公路、學(xué)校、醫(yī)院等有潔凈要求的場(chǎng)所之理想地坪做法。

(4) 技術(shù)參數(shù)

三、一般樹(shù)脂涂膜類地坪設(shè)計(jì)

1 、普通厚膜地坪
(1) 涂層系統(tǒng)結(jié)構(gòu) 涂層系統(tǒng)結(jié)構(gòu)見(jiàn)圖 2 — 5
　　　　　　　　　　　　　
(2) 涂層特點(diǎn)

①美觀、防塵、易清潔；
②與基面粘接牢固；
③耐一般化學(xué)品腐蝕；
④具有較好的抗沖擊性及耐磨性能；
⑤適用于輕度載荷地坪。

(3) 技術(shù)系數(shù)

2 、普通砂漿厚膜地坪

(1) 涂層系統(tǒng)結(jié)構(gòu) 涂層系統(tǒng)結(jié)構(gòu)見(jiàn)圖 2 — 6
　　　　　　　　　　　　
(2) 涂層特點(diǎn)
①美觀、防塵、易清潔；
②與基面粘接牢固，經(jīng)久耐用；
③耐一般化學(xué)品腐蝕；
④具有較好的抗壓性、抗沖擊性及耐磨性能；
⑤適用于中度載荷地坪。

（ 3 ）技術(shù)參數(shù)

3 、普通砂漿自流平地坪

(1) 涂層系統(tǒng)結(jié)構(gòu) 涂層系統(tǒng)結(jié)構(gòu)見(jiàn)圖 2 — 7
　　　　　　　　　　　　

(2) 涂層特點(diǎn)
①美觀、防塵、易清潔；
②耐一般化學(xué)品腐蝕；
③與基面粘接牢固，耐磨、耐用；
④表觀裝飾效果極佳；
⑤具有一定的韌性，不脆裂；
⑥具有較好的抗壓性及抗沖擊性能。

(3) 技術(shù)參數(shù)

四、防靜電地坪設(shè)計(jì)
1 ．防靜電厚膜地坪
(1) 涂層系統(tǒng)結(jié)構(gòu) 涂層系統(tǒng)結(jié)構(gòu)見(jiàn)圖 2 — 8
　　　　　　　　　　　
(2) 涂層特點(diǎn)
①美觀、防塵、易清潔；
②與基面黏結(jié)牢固，耐磨耐用；
③耐一般化學(xué)品腐蝕；
④具有一定的抗壓性和抗沖擊性；
⑤迅速耗散靜電荷；
⑥防靜電效能持久。

(3) 技術(shù)參數(shù)

2 、防靜電砂漿厚膜地坪簡(jiǎn)介

(1) 涂層系統(tǒng)結(jié)構(gòu) 涂層系統(tǒng)結(jié)構(gòu)見(jiàn)圖 2 — 9
　　　　　　　　　　

(2) 涂層特點(diǎn)
①美觀、防塵、易清潔；
②與基面黏結(jié)牢固，耐磨耐用；
③耐一般化學(xué)品腐蝕；
④具有一定的抗壓性和抗沖擊性；
⑤迅速耗散靜電荷，防止靜電荷聚集；
⑥防靜電效能持久。

(3) 技術(shù)參數(shù)

3 、防靜電自流平地坪
(1) 涂層系統(tǒng)結(jié)構(gòu) 涂層系統(tǒng)結(jié)構(gòu)見(jiàn)圖 2 — 10
　　　　　　　　　　　　
(2) 涂層特點(diǎn)
①涂層表面平整光亮，裝飾效果好；
②無(wú)接縫、不起塵、表面易于清潔；
③無(wú)溶劑，環(huán)保型；
④抗壓性、耐磨性良好；
⑤密實(shí)的表面可以抵抗多種化學(xué)品的侵蝕；
⑥可快速泄露靜電荷，防止因靜電積累導(dǎo)致電子元器件損毀和火災(zāi)。

(3) 技術(shù)參數(shù)

4 、導(dǎo)靜電自流平地坪

(1) 涂層系統(tǒng)結(jié)構(gòu) 涂層系統(tǒng)結(jié)構(gòu)見(jiàn)圖 2 — 11
　　　　　　　　　　　　

（ 2 ）涂層特點(diǎn)
①涂層自動(dòng)流平，表面平整光亮，裝飾效果好；
②無(wú)接縫、不起塵、表面易于清潔；
③無(wú)溶劑，環(huán)保型；
④可快速泄露靜電荷，防止因靜電積累導(dǎo)致電子元器件損毀和火災(zāi)危險(xiǎn)；
⑤表面電阻穩(wěn)定持久，不受天氣濕度和表面磨損影響；
⑥密實(shí)的表面可以抵抗多種化學(xué)品的侵蝕。

(3) 技術(shù)參數(shù)

五、重防腐工業(yè)地坪設(shè)計(jì)

1 、乙烯基酯環(huán)氧樹(shù)脂重防腐工業(yè)地坪
(1) 重防腐工業(yè)地坪涂裝涂層系統(tǒng)結(jié)構(gòu) 重防腐工業(yè)地坪涂裝涂層系統(tǒng)結(jié)構(gòu)見(jiàn)圖 2 — 12
　 　　　　　　　　　
(2) 涂層特點(diǎn)
①美觀、防塵、易清潔；
②具有優(yōu)良的耐化學(xué)腐蝕性能；
③具有一定的抗壓性、耐磨性。

(3) 技術(shù)參數(shù)

2 、酚醛環(huán)氧耐溫防腐工業(yè)地坪
(1) 質(zhì)量要求 要求施工成型后的防腐層具有如下性能：粘接牢固，樹(shù)脂固化完全，無(wú)纖維裸露、針孔、鼓泡、脫層等不良現(xiàn)象。
(2) 基面要求 正常情況下，水泥砂漿找平層達(dá)到表面平整、無(wú)砂、無(wú)裂紋、無(wú)油污、無(wú)坑洞。基面要求：含水率≤ 5 ％，強(qiáng)度≥ 25MPa ，平整度 5mm / 2m ， pH ≤ 10 。
(3) 技術(shù)方案和產(chǎn)品特點(diǎn)

①技術(shù)方案 選用環(huán)氧酚醛涂料，充分考慮了強(qiáng)酸 ( 硫酸：、硝酸和磷酸 ) 和強(qiáng)堿 ( 氫氧化鈉 ) 交替侵蝕的特點(diǎn)，設(shè)計(jì)為酚醛環(huán)氧涂料三布五油施工工藝 ( 見(jiàn)圖 2 — 13) 。
②產(chǎn)品特點(diǎn)
a 、無(wú)縫平滑、美觀；
b 、收縮率小，與基面粘接牢固，防滲水；
c 、耐酸、耐堿腐蝕性能優(yōu)異
　　　　　　　　　　　　
(4) 技術(shù)參數(shù) ( 物理力學(xué)性能和耐化學(xué)性能 )

六、特殊要求地坪涂裝設(shè)計(jì)

1 、壓砂工業(yè)地坪
(1) 涂層系統(tǒng)結(jié)構(gòu) 涂層系統(tǒng)結(jié)構(gòu)見(jiàn)圖 2 — 14 。
(2) 涂層特點(diǎn) 是一種機(jī)械強(qiáng)度很高的，耐重壓、抗沖擊、抗劃傷、耐磨損地板。
(3) 技術(shù)參數(shù)
　　　　　　　　　　　

　　　　　　　　　　　
(2) 特點(diǎn)

①以水為溶劑，環(huán)保型；

②美觀、防塵、質(zhì)感佳；

③可有效抵擋地下水汽的滲透，減少了起水泡的可能性；

④對(duì)潮濕面有很好的粘接強(qiáng)度，受基面含水率影響較小；

⑤具有優(yōu)異的防腐、耐堿、耐油性能；

⑥表觀效果佳。

(3) 技術(shù)參數(shù)

七、亞克力運(yùn)動(dòng)場(chǎng)地設(shè)計(jì)

1 、水泥混凝土基面要求
①基面下方必須做好可靠的防水層，避免涂料面層產(chǎn)生砂眼、起泡甚至剝離。
② 3m 靠尺檢查任一方向高差不超過(guò) 3mm 。
③整個(gè)球場(chǎng)應(yīng)有 0.5 ％的排水坡度。
④基礎(chǔ)做好后至少養(yǎng)護(hù) 28 天。

2 、產(chǎn)品特點(diǎn)
①采用水性亞克力材料，環(huán)保無(wú)污染。
②耐候性好，適用于室內(nèi)、外硬地比賽場(chǎng)地的施工。
③有一定的硬度又略帶彈性。
④美觀耐用，價(jià)格相對(duì)低廉。
⑤施工方便快捷。

3 、技術(shù)指標(biāo)

4 、施工方案

(1) 球場(chǎng)涂層系統(tǒng)結(jié)構(gòu) 球場(chǎng)涂層系統(tǒng)結(jié)構(gòu)見(jiàn)圖 2 — 16
　　　　　　　　　　　　

(2) 亞克力球場(chǎng)施工步驟 ( 總厚度約 1.0mm )
①基面處理 打磨基面，要求較平整、干凈、干燥；用亞克力球場(chǎng)專用底油加適當(dāng)?shù)氖⑸靶扪a(bǔ)基面，直至基面平整。
②底涂 涂刷亞克力球場(chǎng)專用底油一道，要求均勻、無(wú)遺漏；涂刷底油同時(shí)，均勻撒播石英砂，以增強(qiáng)層間附著。
③第一遍中涂 用亞克力中涂加耙涂一次。
④第二遍中涂 打磨第一遍中涂層，用亞克力中涂加適量水和石英砂耙涂一次。
⑤面涂 細(xì)磨中涂層，用亞克力面漆連續(xù)耙涂?jī)纱巍?BR>⑥劃線 按球場(chǎng)標(biāo)準(zhǔn)規(guī)定劃線。
⑦養(yǎng)護(hù) 7 天 ( 養(yǎng)護(hù)期內(nèi)不要自行使用 ) 。

八、環(huán)氧磨石地坪設(shè)計(jì)
1 、涂層系統(tǒng)結(jié)構(gòu)
環(huán)氧磨石地坪涂層系統(tǒng)結(jié)構(gòu)見(jiàn)圖 2 — 17
　　　　　　　　　　　　
2 、涂層特點(diǎn)
①美觀、無(wú)縫、防塵、易清潔；
②收縮率小，與基面黏結(jié)牢固；
③耐化學(xué)品腐蝕，經(jīng)久耐用；
④具有好的抗壓性、耐磨性；
⑤可加入彩色玻璃、貝殼等作為骨料，提高裝飾效果；
⑥豐滿度好，質(zhì)感細(xì)膩。

3 、技術(shù)參數(shù)

第三節(jié) 施工工藝

一、耐磨地坪施工工藝
耐磨硬化劑地面功能的發(fā)揮與施工技術(shù)緊密相關(guān)，其施工工藝是在嚴(yán)格的技術(shù)條件控制下進(jìn)行，其具體內(nèi)容如下。

1 、施工準(zhǔn)備
①混凝土要求
a 、強(qiáng)度達(dá)到 C25 以上；
b 、水灰比不高于 0.5 ；
c 、混凝土骨料最大直徑 30mm ( 細(xì)石混凝土最大直徑為 l 0mm ) ；
d 、現(xiàn)場(chǎng)攪拌之混凝土塌落度應(yīng)控制在 75 ～ 100mm ，泵送混凝土應(yīng)控制在 125~ 185mm 。

②使用硬化劑地面材料的混凝土地臺(tái)，混凝土一次性澆筑至設(shè)計(jì)標(biāo)高。

③對(duì)于二次澆筑的混凝土地臺(tái)，進(jìn)行第二次澆筑時(shí)，先將地面進(jìn)行打毛處理，并完全清除灰塵及雜物，灑水使地基處于浸潤(rùn)狀態(tài)，用膠黏劑涂布基面，以利于后澆層與第一次澆筑之混凝土很好地結(jié)合。

2 、施工步驟
①已做水平的混凝土基面去除泌水、浮漿；
②將設(shè)計(jì)用量的硬化劑地面材料 60 ％均勻撒布在初凝的混凝土表面，完成第一次撒布作業(yè)；
③待硬化劑吸收一定水分變暗后，進(jìn)行加裝圓盤的機(jī)械鏝抹作業(yè)；
④緊接第一次抹平后，進(jìn)行第二次材料撒布作業(yè) ( 剩余 40 ％ ) 。為保證材料撒布的均勻，施工人員應(yīng)注意縱橫交錯(cuò)撒料 ( 例：第一次撒料橫撒，第二次撒料縱撒 ) ；
⑤待撒布均勻后，再進(jìn)行一遍與第一次相同的抹平工作；
⑥使用機(jī)械鏝配合手工鏝抹，調(diào)整運(yùn)轉(zhuǎn)速度和鏝刀角度完成表面抹光作業(yè)。
⑦混凝土地臺(tái)完成后，為防止其表面水分急劇蒸發(fā)，確保耐磨材料強(qiáng)度的穩(wěn)定增長(zhǎng)，應(yīng)在地臺(tái)完成 24h 內(nèi)用水或?qū)Ｓ灭B(yǎng)護(hù)劑進(jìn)行養(yǎng)護(hù)，養(yǎng)護(hù)方式采用浸水式或養(yǎng)護(hù)劑，如采用浸水式養(yǎng)護(hù)，應(yīng)先把樓梯口等出入口地臺(tái)用摻有專用防漏劑的水泥砂漿進(jìn)行圍攏，然后加約 1.5cm 深度的水進(jìn)行浸水養(yǎng)護(hù)。

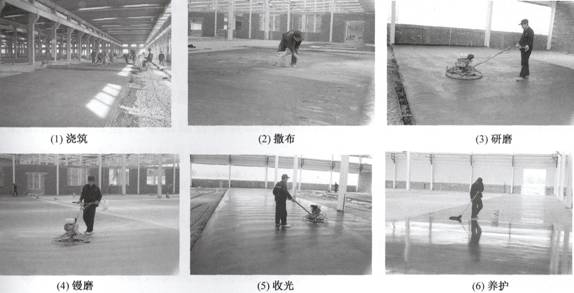

⑧施工步驟示意圖，見(jiàn)圖 3 — 1 。

圖 3 — 1 耐磨地坪施工步驟

3 、基層砼施工要點(diǎn)

①基層砼的施工條件
a 、基土土質(zhì)、標(biāo)高尺寸經(jīng)過(guò)檢查符合設(shè)計(jì)要求，并辦理隱蔽驗(yàn)收、交接檢手續(xù)；
b 、埋設(shè)在墊層中的暖衛(wèi)、電氣等各種管線、地漏已安裝完畢，并固定牢靠，經(jīng)有關(guān)方面檢查、驗(yàn)收；
c 、彈好地面標(biāo)高控制線，分倉(cāng)縫處釘上控制樁；
d 、試驗(yàn)室根據(jù)設(shè)計(jì)要求和材料確定砼配合比 ( 強(qiáng)度等級(jí) C 25 以上 ) ，攪拌設(shè)備已經(jīng)校核，對(duì)操作人員進(jìn)行技術(shù)交底，準(zhǔn)備好砼試模；

②施工操作工藝
a 、清理基層：將基層表面的泥土、浮漿塊等雜物清理沖洗干凈，表面油污用 5 ％～ 10 ％濃度的火堿溶液或草酸清洗干凈，澆筑前一天澆水濕潤(rùn)，表面積水應(yīng)予清掃；
b 、沖筋貼灰餅：根據(jù)標(biāo)高線做出灰餅，每隔 1.5 米 沖筋；
c 、配置砼：砼的強(qiáng)度等級(jí)不應(yīng)小于 C 25 ，施工配合比按照試驗(yàn)室確定的數(shù)據(jù)，現(xiàn)場(chǎng)調(diào)整執(zhí)行；塌落度 75 ～ 100mm ，攪拌時(shí)間不少于 60s ；采用泵送商品砼時(shí)，塌落度控制在 185mm 以內(nèi)；
d 、澆筑砼：澆筑前對(duì)基層充分濕潤(rùn)，基層是砼時(shí)，要在已經(jīng)濕潤(rùn)的表面均勻掃一道 1 ： 0.4 的水泥素漿，隨即分段順序澆筑砼，采用平板振動(dòng)器配合插入式振動(dòng)棒振搗密實(shí)，用長(zhǎng)木杠或鋁合金刮杠刮平，直到表面出漿為止，然后用木抹子搓平。
e 、卸模作業(yè)：可在耐磨材料施工完成后的第二天 ( 常溫 ) 進(jìn)行，卸模時(shí)注意不要損傷砼邊緣；
f 、分倉(cāng)縫切割：可在耐磨材料施工完成后的第三天 ( 常溫 ) 進(jìn)行，注意縫隙的順直；
g 、耐磨層施工時(shí)，同一區(qū)域應(yīng)暫停其他沒(méi)備安裝和施工；耐磨層完成后的前三天禁止使用， 7 天后可以在有保護(hù)措施的情況下上人作業(yè)；

③地面縫的處理
嚴(yán)格按照設(shè)計(jì)和施工規(guī)范要求進(jìn)行留縫和切縫處理；沒(méi)有設(shè)計(jì)要求的，可參照以下方案執(zhí)行：
a 、分縫位置： 6m × 6m 分格，最大分割范圍不超過(guò) 9m ；
b 、填縫：養(yǎng)護(hù)期滿后即可進(jìn)行填縫，填縫前將縫內(nèi)小石子、砂粒、垃圾等雜物清理干凈，然后等縫隙內(nèi)晾干就可進(jìn)行；填縫材料可根據(jù)現(xiàn)場(chǎng)要求；
c 、切縫必須在施工完畢后 2 — 3 天及時(shí)進(jìn)行，以避免裂紋產(chǎn)生；

④平整度的控制：
設(shè)置專人隨時(shí)檢查砼的平整度，確認(rèn)基層平整度符合要求并經(jīng)業(yè)主、監(jiān)理認(rèn)可后才能進(jìn)行地面硬化劑施工；

4 、精品工程技術(shù)措施
耐磨地坪是與混凝土澆筑密不可分的工藝，混凝土的澆筑質(zhì)量直接影響最終產(chǎn)品的質(zhì)量，要想成就精品工程，必須從以下幾個(gè)方面做好

混凝土方面：
◆優(yōu)先使用商品混凝土，因?yàn)樵诂F(xiàn)場(chǎng)攪拌各種指標(biāo)不易控制，商品混凝土質(zhì)量穩(wěn)定，配合比準(zhǔn)確。
◆混凝土澆筑要按計(jì)劃順序進(jìn)行，控制好澆筑速度，盡量避免產(chǎn)生地面凝固不均勻的現(xiàn)象。
◆支模應(yīng)該選用鋼制材料，并穩(wěn)定加固，比如槽鋼等。
◆兩次澆筑的分倉(cāng)縫處，必須進(jìn)行兩次切割，第一次卸模后，對(duì)于不直的混凝土邊彈線切割，然后剔鑿到底。
◆平整度：至關(guān)重要的技術(shù)指標(biāo)，耐磨材料的撒布厚度只有 2 ～ 3mm ，無(wú)法靠耐磨材料來(lái)找平，所以混凝土的平整度直接決定了地面的平整度。

耐磨地坪方面：
◆材料撒布以前，必須處理混凝土表面的泌水，然后加裝圓盤提漿。
◆材料撒布分多次進(jìn)行，不可一次灑料完成。
◆提漿和磨光時(shí)，機(jī)械鏝要縱橫交錯(cuò)進(jìn)行，不能順著一個(gè)方向操作。
◆最后一遍收光時(shí)，刀片要調(diào)高角度，發(fā)動(dòng)機(jī)轉(zhuǎn)速要快，如此地坪表面觀感良好。
◆涂抹養(yǎng)護(hù)劑時(shí)，第一遍和第二遍涂布要交叉進(jìn)行，即第一遍順著，第二遍就要橫著進(jìn)行。
在高溫天氣的風(fēng)口位置，還要覆蓋薄膜或者毛氈養(yǎng)護(hù)，除了涂刷養(yǎng)護(hù)劑外，還要根據(jù)情況澆水養(yǎng)護(hù)。

成品保護(hù)方面：
◆耐磨地坪施工完畢后，根據(jù)季節(jié)和當(dāng)?shù)貧鉁卮_定養(yǎng)護(hù)期限，在常溫 ( 20 ℃ ) 下，地坪養(yǎng)護(hù)期不低于 15 天。
◆地坪養(yǎng)護(hù)期內(nèi)，盡量減少人員和車輛行走，施工完的前 7 天，絕對(duì)不允許車輛行走；完工三天后，可以在有保護(hù)的情況下上人。
◆完成后的地坪，應(yīng)當(dāng)設(shè)置醒目的標(biāo)識(shí)，提醒行人和車輛不能通行，房間內(nèi)應(yīng)當(dāng)關(guān)閉門窗，在不易控制的地方增加值班人員巡邏。

切縫嵌縫方面：

◆切縫必須由專人負(fù)責(zé)，操作經(jīng)驗(yàn)在一年以上，切割機(jī)選用地面專用的大型設(shè)備，切縫前用經(jīng)緯儀和緊線器放線，優(yōu)質(zhì)墨水彈線。
◆嵌縫材料根據(jù)使用功能選擇：如果經(jīng)常行走小輪重車，必須選用嵌縫專用材料，一般場(chǎng)所使用硅酮耐候膠就可以滿足要求。

5 、驗(yàn)收標(biāo)準(zhǔn)

目前的建筑規(guī)范對(duì)耐磨地坪沒(méi)有專門的驗(yàn)收標(biāo)準(zhǔn)，基本依據(jù)水泥地面的要求進(jìn)行驗(yàn)收，但是針對(duì)耐磨地坪的特點(diǎn)，驗(yàn)收標(biāo)準(zhǔn)應(yīng)該略高于水泥地面，參考標(biāo)準(zhǔn)如下：

①觀感質(zhì)量驗(yàn)收標(biāo)準(zhǔn)

②允許偏差項(xiàng)目

③國(guó)家相關(guān)標(biāo)準(zhǔn)和規(guī)范

建筑地面設(shè)計(jì)規(guī)范 GB 50037 — 96
建筑地面施工及驗(yàn)收規(guī)范 GB 50209 — 95
建筑地面構(gòu)造規(guī)范 GJBT 552 01J304

二、滲透硬化地坪施工工藝
1 、基層清理
將表面浮灰、雜物、沾染物等徹底清理干凈，露出潔凈、干燥、堅(jiān)硬的地坪，如是新澆筑的混凝土，應(yīng)養(yǎng)護(hù) 14 天后方可施工。

2 、做樣板
因?yàn)榈仄簭?qiáng)度和粉化程度不同，要在施工前做樣板以確定工程用量和驗(yàn)證效果。

3 、涂刷 JF-L101 滲透增強(qiáng)劑
噴涂作業(yè)，采用高壓噴霧器滿噴，使其充分濕潤(rùn)，然后用塵推或蠟拖將表面涂布均勻，待表面干燥后，涂布第二遍，方法相同。

4 、涂刷 JF-L102 耐磨保護(hù)劑
噴涂作業(yè)，采用高壓噴霧器滿噴，使其充分濕潤(rùn)，然后用塵推或蠟拖將表面涂布均勻，待表面干燥后，涂布第二遍，方法相同。

5 、清理驗(yàn)收
竣工前，將表面再次清理一遍，并保證所有區(qū)域達(dá)到 3 天養(yǎng)護(hù)期，交業(yè)主和監(jiān)理單位驗(yàn)收。

6 、滲透硬化地坪施工工藝示意圖，見(jiàn)圖 3 — 2

圖 3 — 2 滲透硬化地坪施工工藝

三、樹(shù)脂涂膜地坪施工工藝

( 一 ) 基材及環(huán)境
基材是地坪涂裝的基礎(chǔ)，基材的強(qiáng)度、基材與地坪涂料的附著力等，會(huì)直接影響涂裝地坪的使用壽命，所以基材狀況及其處理必須引起足夠的重視。
地坪涂裝常見(jiàn)基材材質(zhì)為混凝土、水泥砂漿、水磨石和鋼鐵。影響地坪涂裝的主要因素表現(xiàn)在以下幾個(gè)方面。

1 、基材表面平整度
基材表面平整度指基材表面凹凸不平的程度。判定方法：用 2m 靠尺，用塞尺測(cè)量靠尺下的縫隙，一般控制在 3mm 以下。

2 、基面強(qiáng)度
基面強(qiáng)度不足會(huì)使地坪涂層與基材拉開(kāi)，或由于基層受力破壞，引起整個(gè)地面的破壞。一般要求基材抗壓強(qiáng)度≥ 25MPa 。
判定方法：用鋼絲刷或金屬棒摩擦基面，如果起砂，說(shuō)明強(qiáng)度不夠。用小鐵錘敲打基層，如果有空鼓，則必須采取灌漿等相應(yīng)措施處理。

3 、基層干燥程度
混凝土和砂漿地面中含有水分，會(huì)降低涂層與基層的粘接強(qiáng)度，另外也會(huì)引起涂層鼓泡和脫層。判定方法如下：

①用含水率測(cè)試儀檢測(cè)基面含水量，一般要求控制在 6 ％以下。
②按 ASTM 4263 規(guī)定的方法，取 46cm × 46cm 的塑料薄膜平放在混凝土表面，用膠帶紙密封四周邊。 16h 后，薄膜下出現(xiàn)水珠或混凝土表面變黑，說(shuō)明混凝土基層過(guò)濕，不宜施工。
③基層干燥時(shí)間一般要求 28d 以上。

4 、基層的附著物
在水泥基層表面，一般附有施工中的水泥塵屑，特別是新施工的混凝土表面，通常會(huì)有水泥浮漿 ( 水泥游離體、松散、無(wú)強(qiáng)度 ) 。鋼板上會(huì)有銹漬，這些均會(huì)影響地坪涂層與基層的附著力，施工前要去除。

5 、基層缺陷
(1) 起殼 水泥砂漿找平層和混凝土結(jié)合面剝離，附著力差。簡(jiǎn)單判定方法是用小鐵錘或金屬物敲擊有無(wú)空鼓聲音。如整個(gè)結(jié)合面都剝離，則要將砂漿找平層全部清除后重新抹面。如只是部分的剝離則可以用專用灌注材料灌注的方法修補(bǔ)。
(2) 裂縫 沿裂縫部分用電動(dòng)切割機(jī)切開(kāi) 1cm 左右寬度的“ V ”形槽，用樹(shù)脂砂漿修補(bǔ)。
(3) 缺口 基層表面有凹坑、缺口時(shí)，先將粉塵、松散物清除干凈，用樹(shù)脂砂漿抹平。
(4) 強(qiáng)度差 由于水泥標(biāo)號(hào)不夠、砂漿配比不合理或者是養(yǎng)護(hù)不好造成強(qiáng)度差，表面松散。應(yīng)清除后重新澆筑混凝土，或用混凝土加強(qiáng)型底油予以加強(qiáng)。

6 、環(huán)境條件
施工前要調(diào)查施工環(huán)境條件，并預(yù)測(cè)施工期間的變化，主要要求如下：
①施工環(huán)境應(yīng)封閉，否則會(huì)影響表面質(zhì)量，產(chǎn)生如雜質(zhì)、縮孔、麻面等涂膜病態(tài)；
②施工環(huán)境溫度在 10 ～ 35 ℃，空氣相對(duì)濕度≤ 75 ％為宜；
③溫度和濕度的變化會(huì)影響涂料的固化、流平性和表觀質(zhì)量。

7 、地面基層狀況調(diào)查表，見(jiàn)表 3 — 1 。

表 3 — 1 地面基層狀況調(diào)查表

工程名稱：

( 二 ) 0.3mm 環(huán)氧厚膜地板作業(yè)指導(dǎo)

1 、基層環(huán)境調(diào)查
按照《地面基層狀況調(diào)查表》項(xiàng)目檢查基層環(huán)境狀況，對(duì)不合格項(xiàng)目，由相關(guān)責(zé)任方處理后方可施工。

2 、基面處理
環(huán)氧樹(shù)脂厚膜地板涂層施工看似簡(jiǎn)單，真正做好實(shí)則相當(dāng)不易，其最關(guān)鍵步驟即是基面處理，該步驟做得好與壞直接關(guān)系到地板涂層的最終效果。

(1) 初步清掃

①用掃把將待處理地面上的垃圾清理干凈；
②有水的地方首先應(yīng)該切斷水源，并清除表層積水，再設(shè)法使地面干燥 ( 如果待施工地面為一樓或地下室，還應(yīng)考慮是否需做防水、防潮處理 ) ；
③有油污的地方應(yīng)用有機(jī)溶劑等 ( 比如天那水、二甲苯等 ) 洗凈，擦干；
④有油漆或其他不明污染物的地方應(yīng)作適當(dāng)處理，其方法有打磨、有機(jī)溶劑擦洗等。

(2) 打磨 ( 針對(duì)水磨石基面和較光滑致密的水泥基面 ) 提供適當(dāng)粗糙度。

①用吸塵打磨機(jī)全面打磨
a 、去除表面不易清掃的浮塵且打毛基面，以增強(qiáng)涂層與地面的結(jié)合力。
b 、將待處理基面的高低不平處基本磨平，起找平作用。
②手磨機(jī)打磨 ( 可與打磨機(jī)同時(shí)進(jìn)行 ) 對(duì)于大打磨機(jī)打不到的地方或打不掉的油污等可用手磨機(jī)打磨，注意應(yīng)選用專用砂輪片。
③砂紙打磨 對(duì)于大打磨機(jī)和手磨機(jī)打不到的地方，或不必用手磨機(jī)打磨的區(qū)域，如生產(chǎn)線下面，可用砂紙打磨或用鋼絲刷處理等方法達(dá)到打磨效果。

(3) 再次清掃，貼保護(hù)膠紙
①?gòu)氐浊謇淼孛婊覊m，對(duì)于不易清潔的衛(wèi)生死角，可用吸塵器吸塵；
②將墻腳、犄角或其他應(yīng)受保護(hù)的地方用膠帶紙包扎保護(hù)；
③按實(shí)際情況而定，是否需要再做一次清掃。

3 、修補(bǔ)
①修補(bǔ)較寬的裂縫和坑洞，最好用無(wú)溶劑環(huán)氧樹(shù)脂涂料調(diào)石英砂修補(bǔ)；
②固化后用砂紙打磨平整，清掃地面。

4 、涂底油
(1) 工具準(zhǔn)備 大面積施工底油多采用輥涂方法施工。輥涂時(shí)選用毛多、厚實(shí)且不易脫毛的普通輥筒，用之前設(shè)法除去已松動(dòng)的毛絲。小面積施工可選用板刷刷涂。
(2) 配料 根據(jù)施工面積估計(jì)底油用量，將底油混合，攪拌均勻；每平方米參考用量如下：

對(duì)于特別粗糙的基面，可在底油中加適量的石英粉攪勻，這樣可對(duì)一些細(xì)小的孔隙起填補(bǔ)作用。
(3) 施工 用準(zhǔn)備好的輥筒輥涂，要求輥涂均勻，無(wú)漏涂；墻腳及犄角應(yīng)用毛刷刷涂；自然固化，固化期間嚴(yán)禁人員進(jìn)入。固化至可行人時(shí)可進(jìn)行下一道工序。

5 、批刮中涂膩?zhàn)?BR>①配料 將溶劑型環(huán)氧中涂或面涂甲乙組按比例混合后加適量填料 ( 如石英粉 ) 攪拌均勻。
②用批刀批刮 1~2 遍，重點(diǎn)是填補(bǔ)坑洞缺陷處。
③待固化可以打磨時(shí) (12~24h) ，打磨刮刀痕等缺陷處，吸塵清理干凈。

6 、施工面層
①工具準(zhǔn)備 采用高壓無(wú)氣噴涂或輥涂方法施工面漆。輥涂時(shí)用涂底漆時(shí)用過(guò)的輥筒洗凈晾干后涂面漆，可以較好地解決輥筒掉毛問(wèn)題。最好選用質(zhì)量較好的新輥筒 ( 如德國(guó)克里斯汀輥筒 ) 。
②配料 配料時(shí)，應(yīng)先將地坪涂料的主劑攪拌均勻；按包裝標(biāo)簽上規(guī)定的比例配好面漆，攪勻。有些涂料適當(dāng)熟化后施工，效果更好。
③按要求噴涂或者用準(zhǔn)備好的輥筒浸上面涂均勻輥涂，要求涂布均勻、無(wú)漏涂。

7 、所用工具及耗材
工具及耗材包括：研磨機(jī)、吸塵器、配套電纜線；手磨機(jī)、配套扳手、砂輪片；鋼絲刷、鏟刀、輥筒；膠帶紙、手套、口罩 ( 防毒口罩 ) ；油漆刷、掃把、雞毛掃、砂布；秤 ( 100kg 、 10kg ) ；電動(dòng)攪拌機(jī)；配料桶；清洗 ( 溶劑 ) 劑。

( 三 )0.5~ 3mm 環(huán)氧砂漿厚膜地板作業(yè)指導(dǎo)

1 、基層環(huán)境調(diào)查
基面處理與“ 0.3mm 環(huán)氧厚膜地板作業(yè)指導(dǎo)”同。

2 、施工環(huán)氧砂漿中涂層
中涂層是提高地坪涂層強(qiáng)度、找平地面的行之有效的方法。待已涂底油的地面可行人后即可施工砂漿中涂層。
對(duì)于不同厚度要求的砂漿地板應(yīng)選用不同規(guī)格的石英砂。若做 1mm 或以上厚度的砂漿地板，可按如下步驟進(jìn)行。

方法一：用溶劑型環(huán)氧中涂料刮涂第一遍，用細(xì)石英砂調(diào)中涂料刮第二遍；待砂漿層完全固化后，用石英粉調(diào)中涂料刮最后一遍，其主要目的是修補(bǔ)砂漿面存在的細(xì)小孔隙，使整個(gè)基面變得平實(shí)。

方法二：用無(wú)溶劑型環(huán)氧中涂料拌和石英砂成環(huán)氧自流平砂漿。砂漿層要求石英砂分布均勻，表面子實(shí)，無(wú)突起、無(wú)漏刮，尤其是不能留下刀痕，以減少打磨量，減少對(duì)人員的傷害和對(duì)環(huán)境的污染；在前一層砂漿未完全固化之前，絕對(duì)不能施工下一層砂漿，否則會(huì)起泡；刮砂時(shí)一次性不能刮得太厚 ( 一般不超過(guò) 1mm ) ，因?yàn)樘竦纳皾{層不能完全干透，導(dǎo)致地坪早期強(qiáng)度不夠，抗壓性能差。
每刮一層砂漿，待其完全固化后，視涂層的平整度決定是否打磨，如需打磨，可用吸塵打磨機(jī)或手磨機(jī)打磨，要求打磨后的砂漿面平實(shí)、無(wú)突起，打磨完畢后清理干凈。
最后一層封閉膩?zhàn)油耆袒螅瑧?yīng)將膩?zhàn)用鎸哟蚰ィ綄?shí)光滑，不能有一點(diǎn)突起或一絲孔隙，打磨完畢后徹底清掃灰塵。

3 、施工面層 ( 與 0.3mm 環(huán)氧厚膜地板相同 )

4 、加涂地坪罩光漆
如果選擇使用地坪罩光漆加涂一道，可大大提高地板涂層的使用壽命。

( 四 )1 ～ 3mm 環(huán)氧砂漿自流平地板作業(yè)指導(dǎo)

1 、基層環(huán)境調(diào)查
按照《地板工程基層狀況表》檢查基層環(huán)境狀況，對(duì)不合格項(xiàng)目，由相關(guān)責(zé)任方處理后方可施工。
2 、基面處理 ( 與 0.3mm 環(huán)氧厚膜地板相同 )
3 、涂底油 ( 與 0.3mm 環(huán)氧厚膜地板相同 )
4 、施工環(huán)氧砂漿中涂層

①待已涂底油的地面可行人后即可施工環(huán)氧砂漿層。
②按中涂材料規(guī)定之比例配料。
③刮涂砂漿層：將配好的料攪拌均勻，立即倒在待施工面上，用刮刀刮涂。
④打磨 每刮一層砂漿，待其完全固化后，視平整度決定是否打磨。如需打磨，可用吸塵打磨機(jī)或角磨機(jī)打磨，要求打磨后的砂漿面平實(shí)、無(wú)突起，打磨完畢后徹底清理干凈。

5 、批刮無(wú)溶劑環(huán)氧封閉層用無(wú)溶劑中涂或面涂料調(diào)少量填料批刮，以徹底封閉砂漿層的毛細(xì)孔。
6 、施工無(wú)溶劑環(huán)氧自流平面漆
①配料之前應(yīng)先將各組分充分?jǐn)嚢瑁韵虺恋矸謱釉斐傻纳畹炔涣加绊憽?BR>②必須用電動(dòng)機(jī)器攪拌。
③每次配料，根據(jù)施工人員多少及速度快慢確定配料量。

正式刮涂工序：
①將配好的材料倒在待施工面上，用專用帶齒鏝刀刮涂，應(yīng)先處理墻腳及犄角，再整體鏝涂一道。

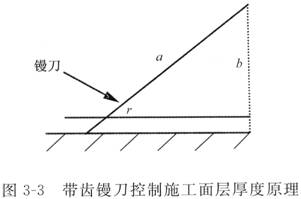

②專用帶齒鏝刀控制施工面層厚度原理如圖 3 — 3 所示

　　　　　　　　　　　　　

a 一鏝刀齒高 6mm ； b 一帶齒饅刀刮過(guò)后未流平之前面層的理論

高度，真正流平后的厚度應(yīng)為 b/2 ； r 一鏝刀與地面所成的角度

現(xiàn)有鏝刀齒高為 6mm 和 3mm 兩種，可做出的自流平厚度可由三角函數(shù)計(jì)算得出：

sinγ ＝ b ／ a ，當(dāng) γ ＝ 90 °， a ＝ 6mm 時(shí)， b ／ 2 ＝ 6sin90 ° /2 ＝ 3mm ；

當(dāng) γ ＝ 30 °， a ＝ 3mm 時(shí)， b ／ 2 ＝ 3sin30 ° /2 ＝ 0.75mm ；

當(dāng) γ ＝ 60 °， a ＝ 3mm 時(shí)， b ／ 2 ＝ 3sin60 ° /2 ＝ 1.3mm ；

當(dāng) γ ＝ 40 °左右時(shí)， 3mm 鏝刀大約可做成 1mm 自流平。

③消泡 若表面出現(xiàn)氣泡，應(yīng)用帶刺輥筒來(lái)回滾幾次以消泡。注意刮涂完畢后應(yīng)盡快消泡，以避免因間隔時(shí)間太長(zhǎng)而造成輥筒滾過(guò)后留下的齒印無(wú)法流平。
④注意事項(xiàng) 刮涂過(guò)程中若發(fā)現(xiàn)有未掃盡之砂粒或雜物應(yīng)及時(shí)揀出，以免影響表觀效果。刮涂時(shí)若發(fā)現(xiàn)基面有細(xì)小的孔隙，刮涂自流平后易起泡，則應(yīng)慢慢刮涂，并且在易起泡處多刮幾次，這樣可大大減少起泡現(xiàn)象。刮涂時(shí)應(yīng)盡量避免接縫，最好將待施工地面一次做完。如果不能一次做完，則應(yīng)在收口處貼上膠帶，則即使有接縫也是一條美觀的直線。但注意應(yīng)將膠帶及時(shí)撕掉 ( 自流平刮完后 8h 左右 ) 。
做完后，自然固化。固化期間禁止一切人員出入；施工及固化期間，應(yīng)關(guān)閉門窗封閉施工現(xiàn)場(chǎng)，以免灰塵等異物進(jìn)入，破壞未干地板。

7 、所用工具及耗材
所用工具及耗材包括：研磨機(jī)、吸塵器、配套電纜線；角磨機(jī)、配套扳手、砂輪片、電線；鋼絲刷、鏟刀、普通輥筒；鏝刀、帶刺輥筒；紙膠帶、手套、口罩 ( 防毒口罩 ) ；油刷、掃把、雞毛掃、砂紙；秤 ( 100kg 、 l 0kg ) ；潔凈配料桶；清洗 ( 洗滌 ) 劑；電動(dòng)攪拌器；手推車。

( 五 )0.3~ 3mm 環(huán)氧防靜電砂漿厚膜地板作業(yè)指導(dǎo)

1 、基層環(huán)境調(diào)查
基面處理與“ 0.3mm 環(huán)氧厚膜地板作業(yè)指導(dǎo)”同。

2 、涂底
①用準(zhǔn)備好的輥筒輥涂，要求輥涂均勻，無(wú)漏涂；
②墻腳及犄角應(yīng)用毛刷刷涂；
③自然固化，固化期間嚴(yán)禁人員進(jìn)入。
④打磨 待底漆固化后，用砂紙有選擇性地 ( 尤其針對(duì)修補(bǔ)層 ) 打磨一遍，以使基面平實(shí)無(wú)突起；徹底清除一切灰塵、沙粒等，清掃后嚴(yán)禁穿鞋進(jìn)入。固化至可行人時(shí)可進(jìn)行下道工序。

3 、鋪設(shè)銅網(wǎng)
按設(shè)計(jì)要求 ( 多采用 6m × 6m 間距 ) 鋪設(shè)接地銅網(wǎng)，預(yù)留接地抽頭。

4 、批刮防靜電中涂砂漿層
①待已涂底油的地面可行人后即可施工環(huán)氧砂漿層。
②刮涂砂漿層 按中涂材料說(shuō)明之比例配料。攪拌均勻后立即倒在待施工面上，用刮刀刮涂。每刮一層砂漿，待其完全固化后，視平整度決定是否打磨。如需打磨，可用吸塵打磨機(jī)或角磨機(jī)打磨，要求打磨后的砂漿面平實(shí)、無(wú)突起，打磨完畢后將基面徹底清理干凈。測(cè)試表面電阻，在 10 6 Ω 以下方可施工下一道。

5 、施工面涂
①配料 先將防靜電面漆主劑攪拌均勻，后將各組分按比例混合均勻。
②施工 用無(wú)氣噴涂機(jī)噴涂一遍或用輥筒輥涂?jī)杀椤?BR>③固化后表面電阻 2.5 × l0 4 ～ l × l0 9 Ω 。

6 、所需工具及耗材
所需工具及耗材包括：研磨機(jī)、吸塵器、配套電纜線；角磨機(jī)、配套扳手、砂輪片、電線；鋼絲刷、鏟刀、輥筒；鏝刀、帶刺輥筒；紙膠帶、手套、口罩 ( 防毒口罩 ) ；油刷、掃把、雞毛掃、砂紙；秤 ( 100kg 、 10kg ) ；潔凈配料桶、手推車；清洗劑；電動(dòng)攪拌器；無(wú)氣噴涂機(jī)；電阻測(cè)試儀。

四、地坪防腐保護(hù)涂裝施工工藝

1 、防腐蝕涂料的選用及施工
(1) 防腐蝕性能 不同的防腐蝕涂料耐腐蝕性能是不同的，表 3 — 2 中給出一些防腐蝕涂料的防腐蝕性能，可供參考。

表 3-2 工業(yè)建筑防腐蝕涂裝對(duì)涂料的選擇

注：表中“好”是建議使用產(chǎn)品；“中”是可以使用產(chǎn)品；“差”是不宜使用產(chǎn)品。

(2) 選用涂料品種 使用涂料對(duì)混凝土表面保護(hù)、防腐的主要目的因混凝土所處的環(huán)境，即混凝土可能受到的腐蝕性侵害的種類不同而有偏重，如表 3 — 3 所示。

(3) 混凝土保護(hù)性防腐蝕涂料的施工 進(jìn)行混凝土保護(hù)性防矚蝕涂料的施工前，首先要進(jìn)行涂料的涂裝設(shè)計(jì)。為混凝土表面設(shè)計(jì)最合適的保護(hù)性防腐涂料，需要考慮的因素 ( 參數(shù) ) 是很多的，并因被保護(hù)對(duì)象所處的環(huán)境和保護(hù)要求的變化而有所不同。此外，設(shè)計(jì)時(shí)還應(yīng)當(dāng)考慮實(shí)際技術(shù)水平 ( 涂料產(chǎn)品和施工技術(shù) ) 和經(jīng)濟(jì)能力而有所不同。有時(shí)候，設(shè)計(jì)過(guò)度的保護(hù)還會(huì)適得其反，在技術(shù)上和經(jīng)濟(jì)上都會(huì)帶來(lái)問(wèn)題。英國(guó)混凝土修補(bǔ)協(xié)會(huì)在設(shè)計(jì)時(shí)考慮提供的幾個(gè)性能參數(shù)為抗二氧化碳擴(kuò)散性 ( 抗碳化性 ) 、水蒸氣透過(guò)性、氯離子滲透性、吸水性、黏結(jié)性 ( 抗剝離性 ) 和長(zhǎng)期耐候性等。下面介紹混凝土保護(hù)性防腐蝕涂料的施工程序。
①基層處理 如同其他涂料的施工一樣，進(jìn)行混凝土保護(hù)性防腐蝕涂料施工的第一步是基層處理。沒(méi)有正確而全面的基層處理，就很難得到好的施工質(zhì)量。對(duì)于舊基層來(lái)說(shuō)，最低限度的基層處理包括除去外部的多余物質(zhì)，包括藻類、舊涂膜、臟物、霉變物質(zhì)和油脂等。基層經(jīng)過(guò)一定處理后，還不能直接施工涂料，因?yàn)榛鶎颖砻孢€有很多開(kāi)放的砂眼、氣孔等，使得表面既粗糙，強(qiáng)度又低。很多抗碳化涂料的干涂膜厚度在 200μm 左右，但是混凝土表面粗糙度所形成的凹凸度可能就會(huì)超過(guò)涂膜厚度。在這樣的表面涂裝涂料，涂料將會(huì)首先注滿凹陷處，而在凸起處涂膜很薄，按正常單位面積涂料用量施工涂料，會(huì)達(dá)不到設(shè)計(jì)的涂膜厚度，若達(dá)到設(shè)計(jì)的涂膜厚度，則要耗費(fèi)更多的涂料。因此，應(yīng)首先采用合適的材料 ( 例如聚合物乳液拌和適量的細(xì)砂、水泥等 ) 將基層表面抹平。

對(duì)于表面有涂膜的舊基層，應(yīng)根據(jù)具體情況指定處理方法，但如果涂膜已經(jīng)明顯損壞，則應(yīng)該徹底鏟除后再進(jìn)行重涂。

新混凝土表面布滿氣孔，亦應(yīng)首先采用合適的材料 ( 例如聚合物乳液拌和適量的細(xì)砂、水泥等 ) 將基層表面抹平。若表層疏松，則應(yīng)除去疏松層，然后再進(jìn)行抹平。只要基層處理適當(dāng)，絕大多數(shù)抗碳化、抗氯離子滲透涂料體系會(huì)具有 10 年以上的使用壽命。涂膜最終會(huì)受到腐蝕、化學(xué)和物理影響而劣化，而不是破壞。

基層處理后使用膩?zhàn)訉⒈砻媾纹秸⑵交Ｋ褂玫哪佔(zhàn)臃N類應(yīng)能夠和涂料配套，有符合要求的黏結(jié)強(qiáng)度和耐水性等。對(duì)于特殊情況下需要使用的膩?zhàn)樱行枰褂脤Ｓ媚佔(zhàn)印＠纾糜趦?chǔ)槽表面的耐化學(xué)腐蝕的環(huán)氧涂料，則必須使用環(huán)氧膩?zhàn)印?

值得注意的是，在使用水對(duì)立面基層 ( 特別是多孔混凝土類材料 ) 進(jìn)行處理時(shí)，則必須待基層徹底干燥后再施工涂料。基層處理必須從建筑物的頂端開(kāi)始，順序往下進(jìn)行，以防止污染已經(jīng)清潔的基層。

②施工 常用的施工方法有刷涂、輥涂和噴涂 ( 普通噴涂和無(wú)氣噴涂 ) ，對(duì)于涂膜厚度大的涂料，如耐化學(xué)腐蝕性的環(huán)氧涂料，則應(yīng)當(dāng)使用批涂 ( 抹涂 ) 方法施工。

混凝土是一種脆性材料，表面必須施工使其穩(wěn)定的材料。底漆的作用是穩(wěn)定混凝土表層，增加面漆和混凝土表層的黏結(jié)力，封閉基層、防止基層吸收面漆。底漆有很多類型，例如滲透性硅氧烷和硅烷、滲透性雙組分環(huán)氧底漆等。有的底漆則是將面漆稀釋一倍作為底漆。一般情況下混凝土基層必須使用底漆。

圖一	圖四
圖二	圖五
圖三	01 、環(huán)氧厚膜地坪 　　　　　　　 02 、環(huán)氧防靜電地坪 　　　　　　　 03 、環(huán)氧砂漿厚膜地坪 　　　　　　　 04 、環(huán)氧地流坪 　　　　　　　 05 、環(huán)氧砂漿自流平地坪

彩色地面硬化劑 　　MH 地面硬化劑是用合理級(jí)配的極耐磨骨料、特種膠結(jié)材料，并添加少量改性劑加工而成。在新鋪混凝土初凝后，將本產(chǎn)品分次均勻撒布在表面、用專用設(shè)備經(jīng)多次打磨、壓光，使其和混凝土構(gòu)成一體，大大提高混凝土表面的耐磨性、抗沖擊性和耐油污能力，而且不起灰，易清洗，改善了使用環(huán)境，是當(dāng)今理想的混凝土表面強(qiáng)化材料。 　　 MH 地面硬化劑用于室內(nèi)、室外混凝土表面。適用于所有要求高耐磨抗沖擊、需潔凈的地面。如倉(cāng)庫(kù)、車間、超市、停車場(chǎng)、實(shí)驗(yàn)室、圖書(shū)館、裝飾路面、高耐磨、高密實(shí)、高強(qiáng)度、高抗沖擊性、抗化學(xué)品侵蝕、提高抗油能力、施工簡(jiǎn)便、周期短、整體性好、減少灰塵、易于清潔、表面美觀、本身固有顏色、成本低廉 　　 混凝要求： C20 上以強(qiáng)度，現(xiàn)場(chǎng) 7.5~ 10cm 坍落度，無(wú)泌水，基層厚度不小于 5cm ，并做好界面處理，要求平整度良好。 　　 表面施工：在經(jīng)過(guò)找平的混凝土初凝后， MH 地面硬化劑分次均勻撒布在表面，用專用設(shè)備進(jìn)行打磨作業(yè)。 　　 反復(fù)數(shù)次，使 MH 地面硬化劑和混凝土完全結(jié)合，充分反應(yīng)；在混凝土終凝前進(jìn)行收光處理。 　　 施用量： 5kg ／ m 2 　　 養(yǎng) 護(hù)：施工完畢后，使用養(yǎng)護(hù)劑或塑料布進(jìn)行覆蓋，防止水分蒸發(fā)引起表面龜裂。 　　 收縮縫：在適當(dāng)位置，用鋸縫面鋸開(kāi)至混凝土厚度 1/3 處，然后填縫材料嵌縫。 　　 視周圍環(huán)境和混凝土而定，一般情況下， 24 小時(shí)后可以行人；—周后輕型車輛行駛， 14 天后正常使用。

檢測(cè)報(bào)告
